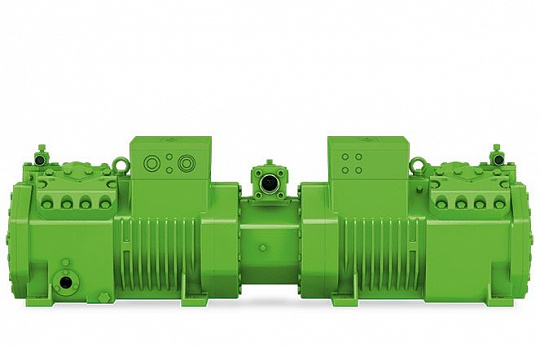

22EES-4Y Bitzer тандем-компрессор поршневой
Розничная цена (Russian Federation)
0 ₽
Купить данный компрессор с учетом скидки можно у официальных поставщиков Bitzer в России
- Характеристики
- Описание
- Документация
- Чертёж
| Модель | 22EES-4Y |
| Бренд | BITZER |
| Код заказа | 22EES-4Y |
| Тип (Модель) | Ecoline Tandem |
| Тип | Поршневой |
| Тип (серия) | Ecoline |
| Исполнение | Полугерметичный |
| Холодопроизводительность, kW, to / tc -10°C / 45°C | 6,69 |
| Объемная производительность при частоте вращения 1450 мин⁻¹, м³/ч | 22,8 |
22EES-4Y Bitzer тандем-компрессор поршневой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 22EES-4Y
| SI | IP | |
| Объемная произв-сть (1450 об/мин 50Гц) | 22,7 m3/h | 802.4 CFH |
| Объемная произв-сть(1750 об/мин 60Гц) | 27,4 m3/h | 968.4 CFH |
| Число цилиндров х Диаметр х Ход поршня | 2+2 x 46 mm x 39,3 mm | 2+2 1.81 inch x 1.55 inch |
| Вес | 154 kg | 340 lb |
| Макс. избыточное давление (НД/ВД) | 19 / 32 bar | 275 / 464 psi |
| Присоединение линии всасывания | 28 mm - 1 1/8'' | 28 mm - 1 1/8'' |
| Присоединение линии нагнетания | 2x16 mm - 5/8'' | 2x16 mm - 5/8'' |
| Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) | R134a tc>70°C: BSE55 (Option) | BSE32(Standard) | R134a tc>155°F: BSE55 (Option) |
| Тип масла для R22 (R12/R502) | B5.2 (Option) | B5.2 (Option) |
| Тип масла для R1234yf | BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) | BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) |
| Тип масла для R1234ze | BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) | BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) |
| Тип масла для R454C/R455A | BSE32 (Standard) | BSE32 (Standard) |
КОМПЛЕКТ ПОСТАВКИ 22EES-4Y
| SI | IP | |
| Защита мотора | SE-B1 | SE-B1 |
| Класс защиты | IP66 | IP66 |
| Антивибрационные демпферы | Standard | Standard |
| Заправка масла | 3,50 dm³ | 123.2 fl oz |
| Запорный вентиль на нагнетании | Standard | Standard |
| Запорный вентиль на всасывании | Standard | Standard |
ДОСТУПНЫЕ ОПЦИИ 22EES-4Y
| SI | IP | |
| Регулирование производительности | 100-50% (Option) | 100-50% (Option) |
| Плавное регулирование производ-сти | 100-10% (Option) | 100-10% (Option) |
| Подогреватель масла в картере | 2 x 0..120 W PTC (Option) | 2 x 0..120 W PTC (Option) |
| Дополнительный вентилятор | Option | Option |
ПАРАМЕТРЫ МОТОРА 22EES-4Y
| SI | IP | |
| Версия мотора | 2 | 2 |
| Напряжение мотора (др. по запросу) | 380-420V Y-3-50Hz | 440-480V Y-3-60Hz |
| Максимальный рабочий ток | 2x6.0 A | 2x6.0 A |
| Пусковой ток (ротор блокирован) | 2x26.0 A | 2x26.0 A |
ИЗМЕРЕНИЯ ШУМОВЫХ ПАРАМЕТРОВ
| SI | IP | |
| Подогреватель масла в картере | 2 x 0..120 W PTC (Option) | 2 x 0..120 W PTC (Option) |
| Уровень звуковой мощности (-10°C/45°C) @50Гц | 69dB(A) @ 50Hz | 71,5dB(A) @ 60Hz |
| Уровень звуковой мощности (-35°C/40°C) @50Гц | 71dB(A) @ 50Hz | 73,5dB(A) @ 60Hz |
| Уровень звукового давления @1м (-10°C/45°C) @50Гц | 61dB(A) @ 50Hz | 63,5dB(A) @ 60Hz |

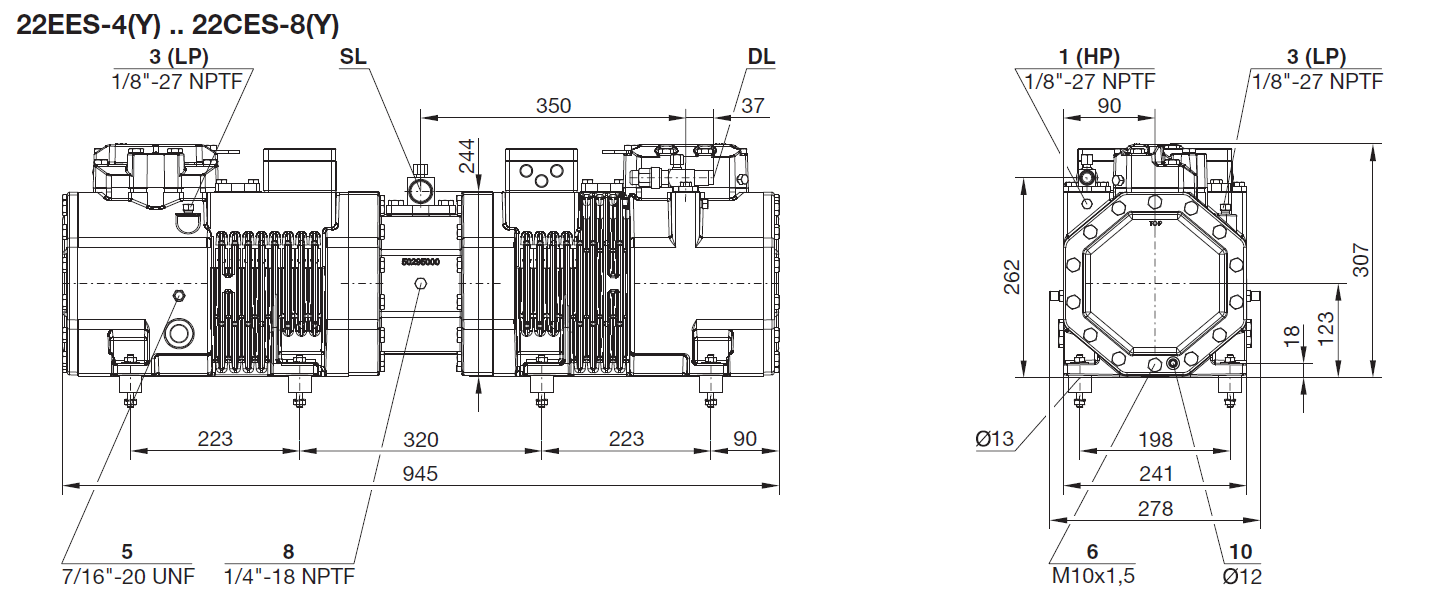

Позиции присоединений, обозначенные на чертежах
1 Присоединение высокого давления (HP)
2 Датчик температуры нагнетаемого газа (HP)
3 Присоединение низкого давления (LP)
4 Система CIC: форсунка впрыска (LP)
5 Штуцер для заправки маслом
6 Слив масла
7 Масляный фильтр (магнитный уловитель)
8 Возврат масла (маслоотделитель)
9 Присоединение для выравнивания по маслу и газу (параллельная работа)
9a Присоединение для выравнивания по пару (параллельная работа)
9b Присоединение для выравнивания по маслу (параллельная работа)
10 Подогреватель картера
11 Штуцер давления масла +
12 Штуцер давления масла -
16 Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21 Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
