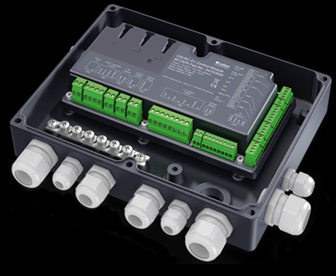

Интеллектуальный модуль CM-RC-01 для поршневых компрессоров BITZER: диагностика, защита и управление
Несмотря на компактные размеры, модуль CM-RC-01 обладает широким функционалом. Он не только обеспечивает защиту компрессора в нестандартных ситуациях, но и выполняет функции полноценного электронного контроллера холодильной установки.
Сегодня модули CM-RC-01 устанавливаются исключительно на заводах-изготовителях BITZER. Они интегрируются в клеммные коробки компрессоров, подключаются к датчикам температуры и давления, электродвигателю и внешним элементам автоматики. Все системы проходят заводскую настройку и тестирование на специализированных стендах.
Архитектура подключения и особенности интеграции

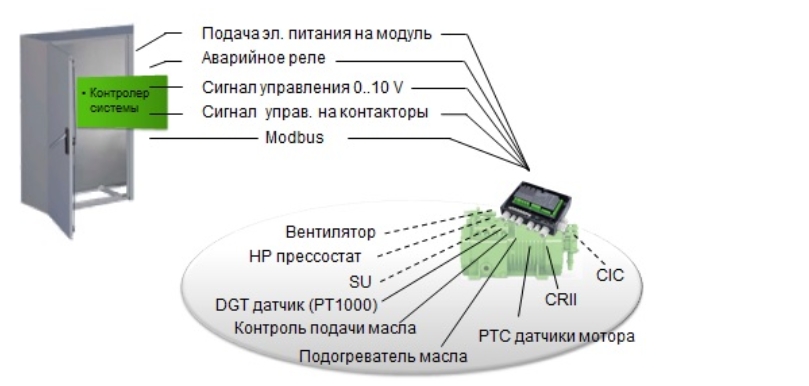

Схема электроподключений компрессоров с модулем CM-RC-01 существенно отличается от классических решений с защитными устройствами типа SE-B. Интеграция модуля позволяет сократить количество компонентов в щите управления, упростить электрическую схему и повысить надежность всей системы.
Диагностические возможности CM-RC-01
Модуль оснащен разъемами для подключения широкого набора датчиков, обеспечивающих полный контроль состояния компрессора:
- РТС-термисторы в обмотках электродвигателя- датчик температуры нагнетаемого газа PT1000
- датчик уровня масла OLC-D1 (для серий CE3S и CE4S)
- дифференциальное реле давления масла Delta-PII
- внешний прессостат высокого давления
- дополнительный температурный датчик NTC (для анализа и записи данных)
- трансмиттеры высокого и низкого давления (опционально)

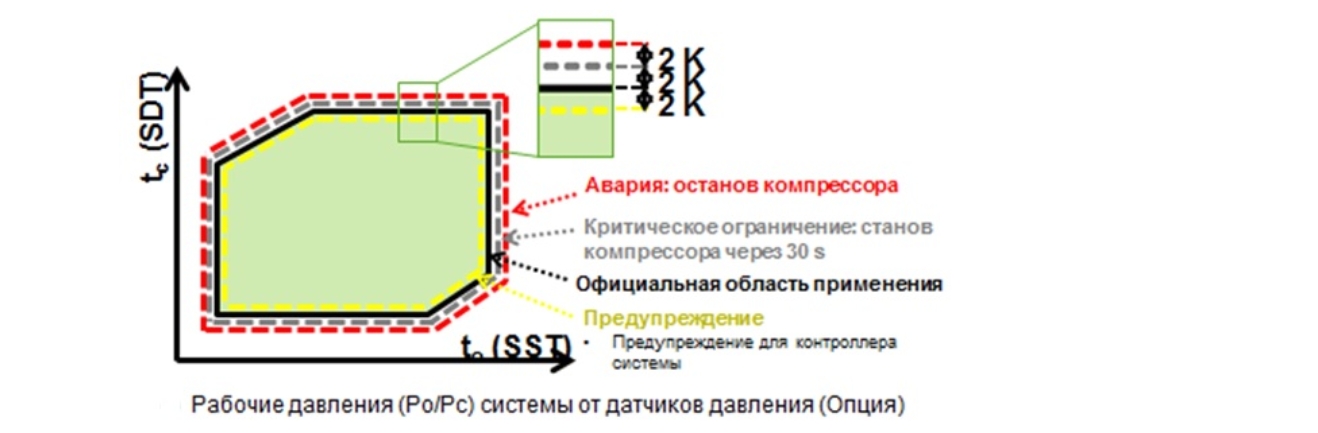

Особенностью модуля является контроль рабочей точки компрессора (to/tc) в пределах допустимой области эксплуатации. Это позволяет предотвращать работу оборудования в критических режимах.
Функции управления компрессором
Благодаря встроенному микропроцессору CM-RC-01 управляет ключевыми элементами компрессора:
- до трех катушек соленоидных клапанов системы регулирования производительности CRII- подогревателем масла в картере
- вентилятором охлаждения (по температуре нагнетания)
- магнитными пускателями (с временными задержками пуска)
- соленоидом предпусковой разгрузки SU
- системой жидкостного впрыска CIC (для хладагентов R407A и R407F)
- системой поддержания уровня масла
Управляющие сигналы могут передаваться через интерфейс Modbus, что обеспечивает интеграцию с центральными контроллерами холодильных установок.
DataLog: встроенная система диагностики
Одной из ключевых функций CM-RC-01 является комплексная диагностика работы компрессора. Модуль оснащен встроенной памятью, в которой сохраняются параметры за последние две недели эксплуатации.
Журнал данных DataLog включает:
- моточасы работы компрессора- количество пусков
- рабочие температуры и давления
- статистику нагрузки
- аварийные события и предупреждения
Фиксируются такие отклонения, как:
- перегрузка электродвигателя- нарушения подачи масла
- перегрев нагнетаемого газа
- превышение давления
- выход за пределы допустимой области эксплуатации
Дополнительно модуль оснащен светодиодной индикацией состояния компрессора.
Возможности удаленного мониторинга
CM-RC-01 поддерживает интеграцию с внешними системами управления и мониторинга:
- подключение через Modbus к контроллеру установки- передача данных через Ethernet на сервер сервисной компании
- удаленный мониторинг параметров и состояния оборудования
Для локальной диагностики используется фирменное ПО BITZER BEST Software. Подключение осуществляется:
- через BEST-адаптер- через Bluetooth (в новых версиях модуля)
Это позволяет специалистам проводить анализ работы компрессора непосредственно на объекте или удаленно.

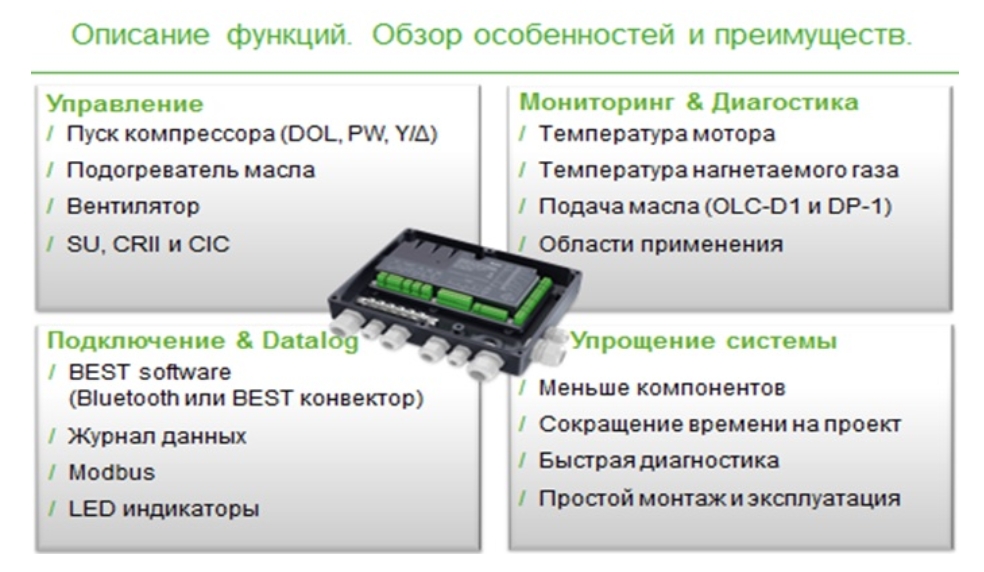

Преимущества использования CM-RC-01
Интеллектуальный модуль CM-RC-01 обеспечивает значительные преимущества на всех этапах эксплуатации компрессора:
На этапе проектирования:
- компрессор рассматривается как единое интегрированное устройство- сокращаются затраты на компоненты и кабельную продукцию
- упрощается электрическая схема
При монтаже и запуске:
- ускоряется ввод в эксплуатацию- минимизируется риск ошибок подключения
- все защитные функции уже преднастроены
В процессе эксплуатации:
- осуществляется постоянный онлайн-мониторинг- повышается надежность системы
- расширяется объем передаваемых параметров
При диагностике:
- доступ к полному журналу работы компрессора- быстрое выявление причин отклонений
- возможность удаленного анализа
Итоги
Интеллектуальный модуль CM-RC-01 от BITZER GmbH — это современное решение для диагностики, защиты и управления поршневыми компрессорами. Он позволяет значительно повысить эффективность эксплуатации холодильных систем, обеспечить прозрачность рабочих процессов и упростить анализ состояния оборудования.
Использование CM-RC-01 — это переход на новый уровень контроля и цифровизации холодильных установок, где диагностика становится ключевым инструментом повышения надежности и снижения эксплуатационных рисков.
