Надежные и эффективные аммиачные агрегаты BITZER ACP для применения в промышленном холоде
Уже более 40 лет компания BITZER занимается производством аммиачных винтовых компрессоров малой производительности. На их основе партнеры компании разрабатывают и выпускают собственные холодильные агрегаты. Основной объем таких решений традиционно востребован на европейском рынке, где высок спрос на компактные аммиачные установки с минимальной заправкой хладагента.
В России исторически сложился иной подход: здесь наиболее востребованы холодильные агрегаты большой мощности. Именно поэтому бренд BITZER получил широкую известность в нашей стране прежде всего благодаря компрессорам, работающим на синтетических хладагентах.
В 2014 году BITZER представил новую линейку промышленных аммиачных винтовых компрессоров серии OS.A95 с объемной производительностью до 1015 м³/ч. Это позволило практически вдвое расширить диапазон производительности оборудования и выйти на сегмент высокомощных холодильных систем. На сегодняшний день данный диапазон является одним из самых востребованных на рынке аммиачного холодоснабжения.
В том же году, отвечая на растущий мировой спрос на эффективные холодильные решения, компания запустила производство собственных аммиачных агрегатов BITZER ACP (Ammonia Compressor Package). В настоящее время эти агрегаты производятся на четырех континентах — в Германии, США, Китае и Бразилии. Унифицированная линейка оборудования охватывает широкий диапазон холодопроизводительности: до 3,5 МВт в среднетемпературных режимах и до 1,2 МВт в низкотемпературных применениях.
Концепция агрегата

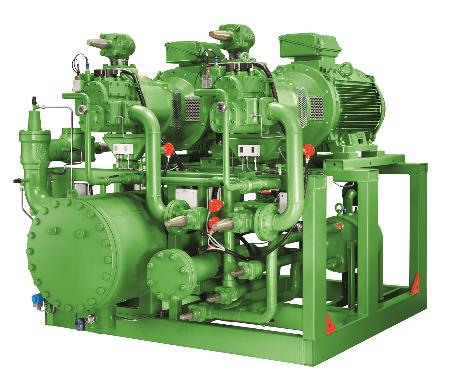

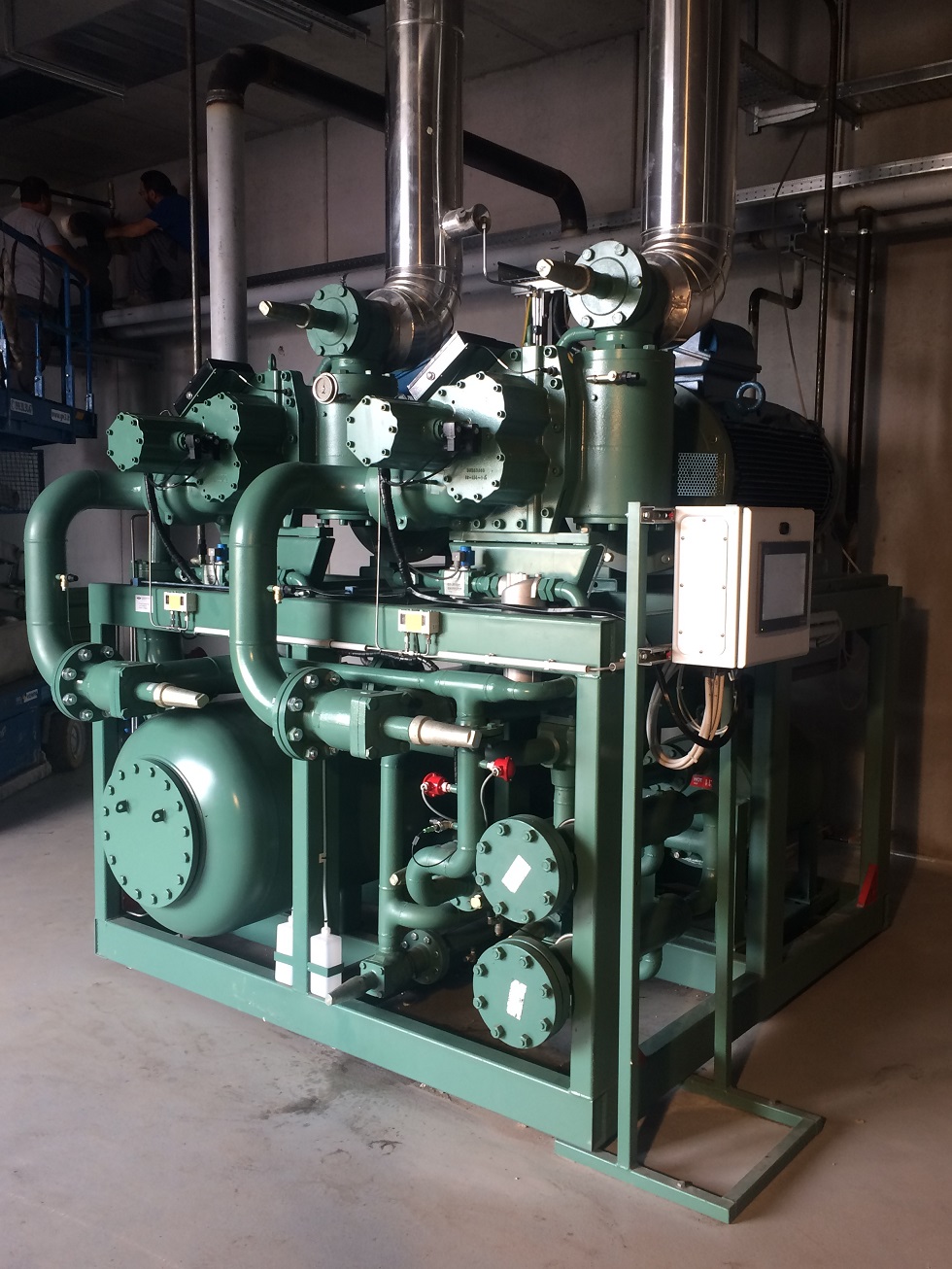

На фото: ACP на базе двух компрессоров BITZER ACP представляет собой модульный компрессорный агрегат, построенный на базе двух или трех компрессоров.
Ведущий компрессор может оснащаться преобразователем частоты, что позволяет гибко регулировать производительность и поддерживать высокую энергоэффективность при частичных нагрузках.
В состав агрегата входят:
- компрессоры и электродвигатели- маслоотделитель и маслоохладитель
- система распределения масла
- фильтры и регулирующая арматура
- шкаф управления
- датчики и прессостаты
В качестве дополнительных опций доступны экономайзер, преобразователь частоты и устройства плавного пуска.
Надежность компрессоров
1.
2.

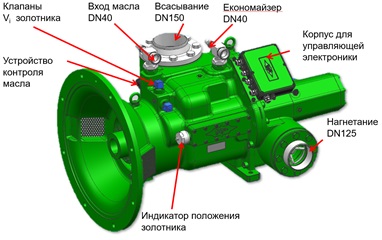

Рисунок 1. Компрессор OSA95 серии с объемной производительностью 1015 м3/час

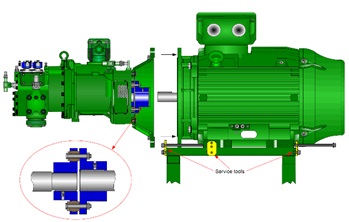

Рисунок 2. Отсутствует необходимость в дополнительной центровке валов
Все винтовые аммиачные компрессоры BITZER производятся на заводе в Германии (г. Ротенбург) на тех же линиях, что и оборудование для синтетических хладагентов. Годовой объем производства превышает 25 000 единиц.
Высокая степень серийности обеспечивает точность изготовления ключевых компонентов, что напрямую влияет на надежность оборудования. Каждый компрессор проходит обязательные заводские испытания, что гарантирует соответствие заявленным характеристикам.
Конструкция предусматривает прямое фланцевое соединение компрессора с электродвигателем, благодаря чему исключается необходимость центровки валов. Это значительно увеличивает ресурс подшипников и сальниковых уплотнений.
Дополнительным преимуществом является отсутствие масляного насоса. Смазка осуществляется за счет перепада давлений между всасывающей и нагнетательной линиями. Такое решение снижает количество потенциально уязвимых узлов и упрощает обслуживание.
На фото представлена : масляная система
Для обеспечения стабильной работы при пуске используется многофункциональный клапан KDC.
Каждый компрессор оснащен интеллектуальным модулем управления CM-SW-01, который:
- контролирует рабочие параметры- отслеживает область применения
- предотвращает аварийные режимы
- ведет архив данных работы
Это позволяет быстро диагностировать любые отклонения и повышает общую надежность системы.
Эффективность
Многокомпрессорная схема агрегатов BITZER ACP обеспечивает высокую энергоэффективность, особенно при частичных нагрузках.
В отличие от традиционных систем регулирования, при отключении одного или нескольких компрессоров остальные продолжают работать на номинальной мощности с максимальным КПД.
Использование преобразователя частоты на ведущем компрессоре позволяет дополнительно повысить эффективность в переменных режимах эксплуатации.

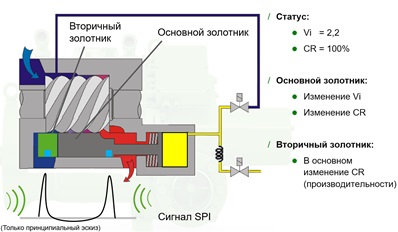

Важную роль играет система автоматической адаптации степени сжатия (Vi). Она регулируется встроенным золотником и подстраивается под текущие условия работы системы, что позволяет оптимизировать энергопотребление.
1.
2.
Рисунок 1: Автоматическая адаптация Vi Рисунок 2: Подтвержденный унос масла: 2 - 5 PPM

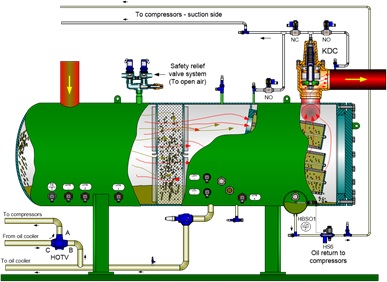

Дополнительное повышение эффективности достигается за счет применения трехступенчатого маслоотделителя BITZER OAHC с минимальным уносом масла (2–5 ppm). Это улучшает теплообмен в испарителях и повышает общую эффективность холодильной установки.
Резервирование
Многокомпрессорная конструкция агрегатов обеспечивает высокий уровень надежности и отказоустойчивости.
В системе предусмотрено:
- несколько компрессоров и двигателей- дублирование ключевых датчиков
- распределение нагрузки между узлами
При выходе из строя одного элемента агрегат продолжает работу, что исключает необходимость установки резервного оборудования.
Например, один трехкомпрессорный агрегат может заменить два однокомпрессорных.
На фото представлено: Дублирование основных датчиков
Пусковые токи
Концепция многокомпрессорной системы и разгруженный пуск каждого компрессора позволяют значительно снизить пусковые токи.
Это уменьшает нагрузку на электросети предприятия и снижает требования к трансформаторному оборудованию.
Дополнительно агрегаты могут комплектоваться:
- устройствами плавного пуска- преобразователями частоты
Рабочий диапазон частоты вращения компрессора составляет от 1450 до 4200 об/мин.

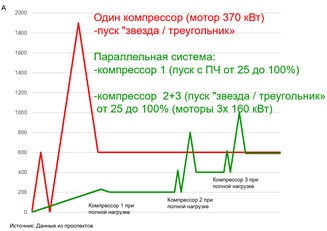

Преимущество низкого пускового тока
Сервисное обслуживание
На территории России действует развитая сеть сервисных центров, обеспечивающих обслуживание оборудования BITZER.
Запасные части и комплектующие доступны как со склада ООО «БИТЦЕР СНГ», так и у официальных дистрибьюторов.
Конструктивные особенности компрессоров позволяют:
- сократить объем регламентных работ- снизить затраты на обслуживание
- увеличить межсервисные интервалы
Дополнительным преимуществом является открытая техническая документация, включая взрыв-схемы оборудования.
В совокупности это делает эксплуатацию агрегатов BITZER ACP экономически выгодной и удобной для предприятий.
