44NES-40Y Bitzer тандем-компрессор поршневой

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 44NES-40Y

	SI	IP
Объемная произв-сть (1450 об/мин 50Гц)	112,5 m3/h	3973 CFH
Объемная произв-сть(1750 об/мин 60Гц)	135,8 m3/h	4795 CFH
Число цилиндров х Диаметр х Ход поршня	4+4 x 70 mm x 42 mm	4+4 x 2.76 inch x 1.65 inch
Вес	317 kg	699 lb
Макс. избыточное давление (НД/ВД)	19 / 32 bar	275 / 464 psi
Присоединение линии всасывания	54 mm - 2 1/8''	54 mm - 2 1/8''
Присоединение линии нагнетания	2x28 mm - 1 1/8''	2x28 mm - 1 1/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	BSE32(Standard) | R134a tc>70°C: BSE55 (Option)	BSE32(Standard) | R134a tc>155°F: BSE55 (Option)
Тип масла для R22 (R12/R502)	B5.2(Option)	B5.2(Option)
Тип масла для R1234yf	BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option)	BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option)
Тип масла для R1234ze	BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option)	BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option)
Тип масла для R454C/R455A	BSE32 (Standard)	BSE32 (Standard)

КОМПЛЕКТ ПОСТАВКИ 44NES-40Y

	SI	IP
Защита мотора	SE-B1, CM-RC-01(Option)	SE-B1
Класс защиты	IP66	IP66
Антивибрационные демпферы	Standard	Standard
Заправка масла	6,10 dm³	215 fl oz

ДОСТУПНЫЕ ОПЦИИ 44NES-40Y

	SI	IP
Датчик температуры нагнетания	Option	Option
Регулирование производительности	100-75-50-25% (Option)	100-75-50-25% (Option)
Стартовая разгрузка	Option	Option
Сервисный масляный клапан	Option	Option
Подогреватель масла в картере	2 x 0..140 W PTC (Option)	2 x 0..140 W PTC (Option)
Запорный вентиль на нагнетании	Standard	Standard
Запорный вентиль на всасывании	Standard	Standard
Плавное регулирование производ-сти	100-10% (Option)	100-10% (Option)
Дополнительный вентилятор	Option	Option

ПАРАМЕТРЫ МОТОРА 44NES-40Y

	SI	IP
Версия мотора	1	1
Напряжение мотора (др. по запросу)	380-420V PW-3-50Hz	440-480V PW-3-60Hz
Максимальный рабочий ток	2x33.2 A	2x33.2 A
Пусковой ток (ротор блокирован)	2x97.0 A Y / 2x158.0 A YY	2x97.0 A Y / 2x158.0 A YY

	SI	IP
Сервисный масляный клапан	Option	Option
Контроль уровня масла	OLC-K1 (Option)	OLC-K1 (Option)
Уровень звуковой мощности (+5°C/50°C) @50Гц	80,5 dB(A) @50Hz	83 dB(A) @60Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц	85,9 dB(A) @50Hz	88,4 dB(A) @60Hz
Уровень звукового давления @1м (+5°C/50°C) @50Гц	72,5 dB(A) @50Hz	75 dB(A) @60Hz
Уровень звуковой мощности (+5°C/50°C) @50Гц R134a	78,5 dB(A) @50Hz	81 dB(A) @50Hz
Подогреватель масла в картере	2 x 0..140 W PTC (Option)	2 x 0..140 W PTC (Option)
Уровень звуковой мощности (-10°C/45°C) @50Гц	81,3 dB(A) @50Hz	83,8 dB(A) @60Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц	73,3 dB(A) @50Hz	75,8 dB(A) @60Hz

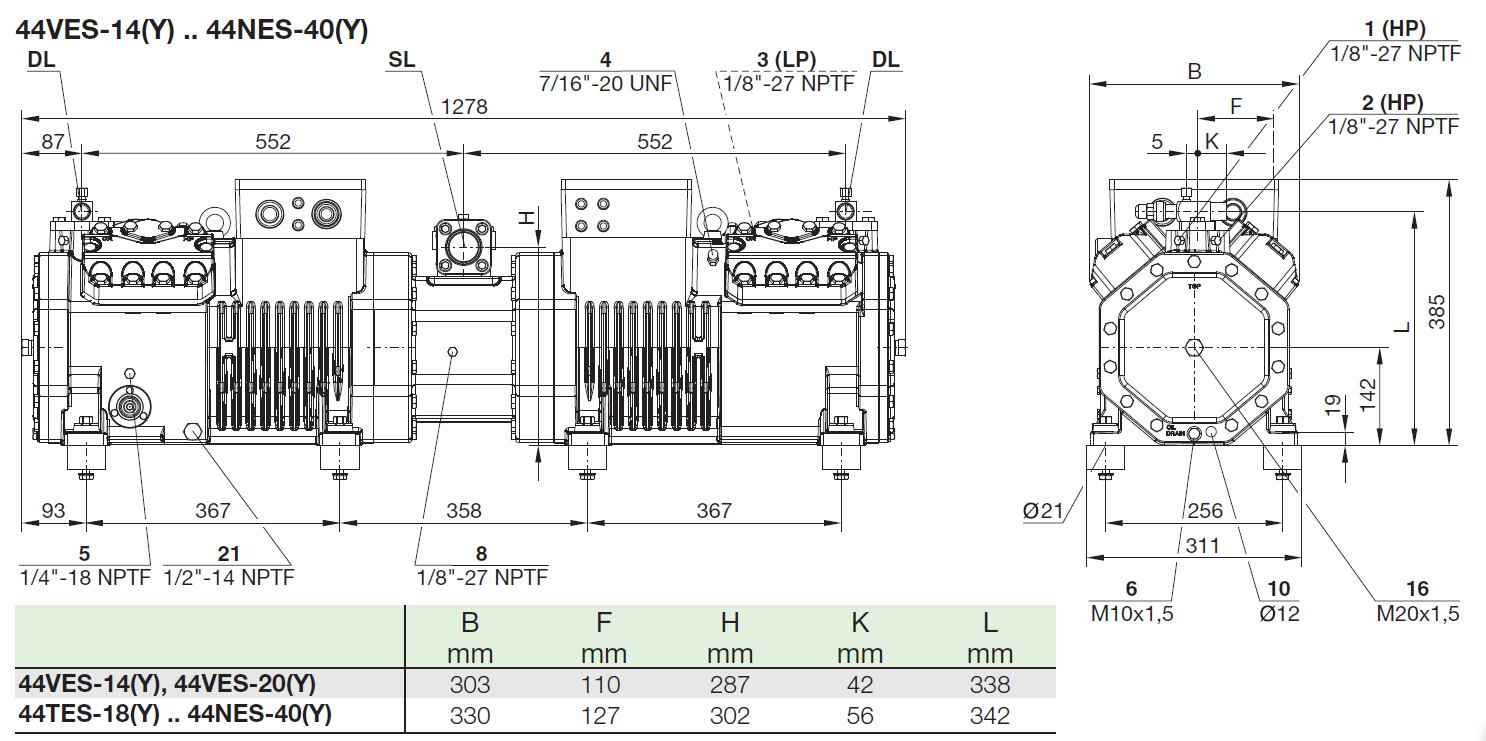

Позиции присоединений, обозначенные на чертежах

1  Присоединение высокого давления (HP)
2  Датчик температуры нагнетаемого газа (HP)
3  Присоединение низкого давления (LP)
4  Система CIC: форсунка впрыска (LP)
5  Штуцер для заправки маслом
6  Слив масла
7  Масляный фильтр (магнитный уловитель)
8  Возврат масла (маслоотделитель)
9  Присоединение для выравнивания по маслу и газу (параллельная работа)
9a  Присоединение для выравнивания по пару (параллельная работа)
9b  Присоединение для выравнивания по маслу (параллельная работа)
10  Подогреватель картера
11  Штуцер давления масла +
12  Штуцер давления масла -
16  Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21  Присоединение для масляного сервисного клапана

SL   Линия всасывания
DL   Линия нагнетания
