44TES-16Y Bitzer тандем-компрессор поршневой
Розничная цена (Russian Federation)
0 ₽
Купить данный компрессор с учетом скидки можно у официальных поставщиков Bitzer в России
- Характеристики
- Описание
- Документация
- Чертёж
| Модель | 44TES-16Y |
| Бренд | BITZER |
| Код заказа | 44TES-16Y |
| Тип (Модель) | Ecoline Tandem |
| Тип | Поршневой |
| Тип (серия) | Ecoline |
| Исполнение | Полугерметичный |
| Холодопроизводительность, kW, to / tc -10°C / 45°C | 24,900 |
| Объемная производительность при частоте вращения 1450 мин⁻¹, м³/ч | 82,6 |
44TES-16Y Bitzer тандем-компрессор поршневой
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 44TES-16Y
| SI | IP | |
| Объемная произв-сть (1450 об/мин 50Гц) | 82,7 m3/h | 2919.2 CFH |
| Объемная произв-сть(1750 об/мин 60Гц) | 99,8 m3/h | 3523 CFH |
| Число цилиндров х Диаметр х Ход поршня | 4+4 x 60 mm x 42 mm | 4+4 x 2.36 inch x 1.65 inch |
| Вес | 291 kg | 642 lb |
| Макс. избыточное давление (НД/ВД) | 19 / 32 bar | 275 / 464 psi |
| Присоединение линии всасывания | 54 mm - 2 1/8'' | 54 mm - 2 1/8'' |
| Присоединение линии нагнетания | 2x28 mm - 1 1/8'' | 2x28 mm - 1 1/8'' |
| Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) | R134a tc>70°C: BSE55 (Option) | BSE32(Standard) | R134a tc>155°F: BSE55 (Option) |
| Тип масла для R1234yf | BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) | BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) |
| Тип масла для R1234ze | BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) | BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) |
| Тип масла для R454C/R455A | BSE32 (Standard) | BSE32 (Standard) |
КОМПЛЕКТ ПОСТАВКИ 44TES-16Y
| SI | IP | |
| Защита мотора | SE-B1, CM-RC-01(Option) | SE-B1 |
| Класс защиты | IP66 | IP66 |
| Антивибрационные демпферы | Standard | Standard |
| Заправка масла | 6,10 dm³ | 215 fl oz |
ДОСТУПНЫЕ ОПЦИИ 44TES-16Y
| SI | IP | |
| Датчик температуры нагнетания | Option | Option |
| Регулирование производительности | 100-75-50-25% (Option) | 100-75-50-25% (Option) |
| Сервисный масляный клапан | Option | Option |
| Контроль уровня масла | OLC-K1 (Option) | OLC-K1 (Option) |
| Стартовая разгрузка | Option | Option |
| Запорный вентиль на нагнетании | Standard | Standard |
| Запорный вентиль на всасывании | Standard | Standard |
| Плавное регулирование производ-сти | 100-10% (Option) | 100-10% (Option) |
| Дополнительный вентилятор | Option | Option |
| Подогреватель масла в картере | 2 x 0..140 W PTC (Option) | 2 x 0..140 W PTC (Option) |
ПАРАМЕТРЫ МОТОРА 44TES-16Y
| SI | IP | |
| Версия мотора | 3 | 3 |
| Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz | 440-480V PW-3-60Hz |
| Максимальный рабочий ток | 2x12.1 A | 2x12.1 A |
| Пусковой ток (ротор блокирован) | 2x49.0 A Y / 2x81.0 A YY | 2x49.0 A Y / 2x81.0 A YY |
ИЗМЕРЕНИЯ ШУМОВЫХ ПАРАМЕТРОВ
| SI | IP | |
| Уровень звуковой мощности (-10°C/45°C) @50Гц | 75,3 dB(A) @50Hz | 77,8 dB(A) @60Hz |
| Уровень звукового давления @1м (-10°C/45°C) @50Гц | 67,3 dB(A) @50Hz | 69,8 dB(A) @60Hz |
| Сервисный масляный клапан | Option | Option |
| Подогреватель масла в картере | 2 x 0..140 W PTC (Option) | 2 x 0..140 W PTC (Option) |
| Контроль уровня масла | OLC-K1 (Option) | OLC-K1 (Option) |

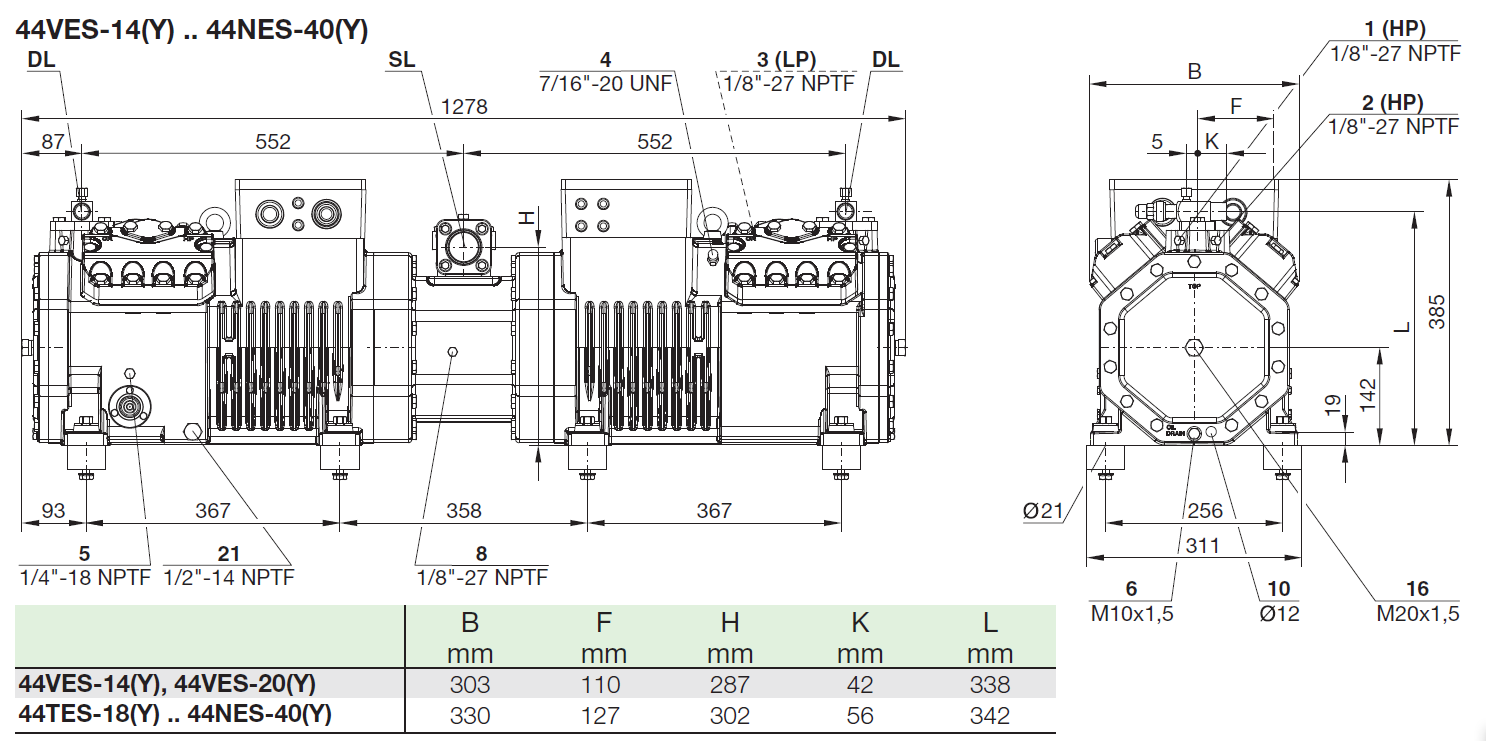

Позиции присоединений, обозначенные на чертежах
1 Присоединение высокого давления (HP)
2 Датчик температуры нагнетаемого газа (HP)
3 Присоединение низкого давления (LP)
4 Система CIC: форсунка впрыска (LP)
5 Штуцер для заправки маслом
6 Слив масла
7 Масляный фильтр (магнитный уловитель)
8 Возврат масла (маслоотделитель)
9 Присоединение для выравнивания по маслу и газу (параллельная работа)
9a Присоединение для выравнивания по пару (параллельная работа)
9b Присоединение для выравнивания по маслу (параллельная работа)
10 Подогреватель картера
11 Штуцер давления масла +
12 Штуцер давления масла -
16 Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21 Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
