4NE-14Y-40P Bitzer компрессор полугерметичный поршневой.

Серия - ECOLINE СЕ4 С МАСЛОНАСОСОМ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4NE-14Y40P

Объемная произв-сть (1450 об/мин 50Гц)	56,25 m3/h
Число цилиндров х Диаметр х Ход поршня	4 x 70 mm x 42 mm
Вес	144 kg
Макс. избыточное давление (НД/ВД)	19 / 32 bar
Присоединение линии всасывания	35 mm - 1 3/8''
Присоединение линии нагнетания	28 mm - 1 1/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	BSE32(Standard) | R134a tc>70°C: BSE55 (Option)
Тип масла для R22 (R12/R502)	B5.2(Option)
Тип масла для R1234yf/R1234ze	BSE32 (Standard) | R1234ze tc>70°C & to>0°C: BSE55 (Option) | R1234ze to>15°C: BSE85K (Option)

КОМПЛЕКТ ПОСТАВКИ 4NE-14Y40P

Защита мотора	SE-B1, CM-RC-01(Option)
Класс защиты	IP66
Антивибрационные демпферы	Standard
Заправка масла	2,60 dm³

ДОСТУПНЫЕ ОПЦИИ 4NE-14Y40P

Присоединение линии всасывания	Option
Запорный вентиль на нагнетании	Option
Плавное регулирование производ-сти	100-10% (Option)
Refrigerant Injection (RI)	Option
Сервисный масляный клапан	Option
Датчик температуры нагнетания	Option
Стартовая разгрузка	Option
Регулирование производительности	100-50% (Option)
Дополнительный вентилятор	Option
Подогреватель масла в картере	0..140 W PTC (Option)
Контроль давления масла	MP54 (Option), Delta-PII

ПАРАМЕТРЫ МОТОРА 4NE-14Y40P

Версия мотора	2
Пусковой ток (ротор блокирован)	69.0 A Y / 113.0 A YY
Напряжение мотора (др. по запросу)	380-420V PW-3-50Hz
Максимальный рабочий ток	26.6 A

	SI
Уровень звуковой мощности (-10°C/45°C) @50Гц	78,3 dB(A) @50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц	70,3 dB(A) @50Hz
Уровень звуковой мощности (-10°C/45°C) @50Гц R134a	76,3 dB(A) @50Hz
Уровень звуковой мощности (-35°C/40°C) @50Гц	82,9 dB(A) @50Hz
Уровень звукового давления @1м (-35°C/40°C) @50Гц	74,9 dB(A) @50Hz

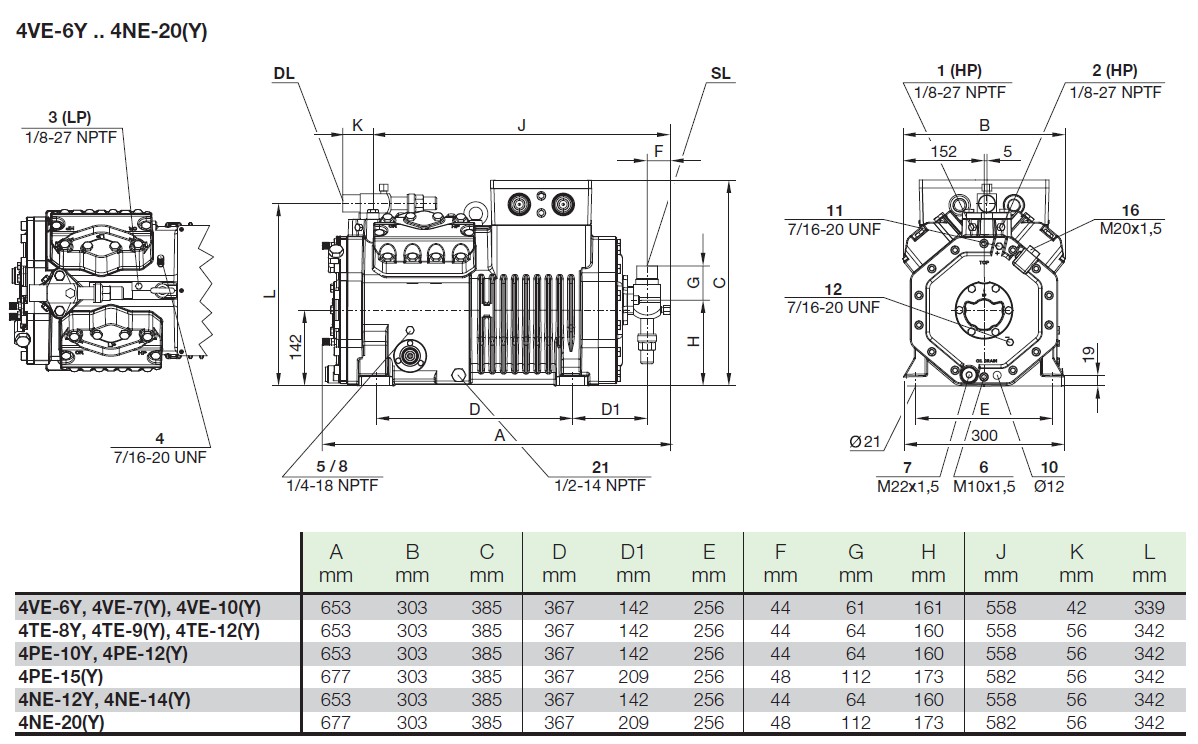

Позиции присоединений, обозначенные на чертежах

1  Присоединение высокого давления (HP)
2  Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3  Присоединение низкого давления (LP)
4  Система CIC: форсунка впрыска (LP)
5  Штуцер для заправки маслом
6  Слив масла
7  Масляный фильтр (магнитный уловитель)
8  Возврат масла (маслоотделитель)
9. Присоединение для выравнивания по маслу и газу (параллельная работа)
9a  Присоединение для выравнивания по пару (параллельная работа)
9b  Присоединение для выравнивания по маслу (параллельная работа)
10  Подогреватель картера
11  Штуцер давления масла +
12  Штуцер давления масла -
16  Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21  Присоединение для масляного сервисного клапана

SL   Линия всасывания
DL   Линия нагнетания
