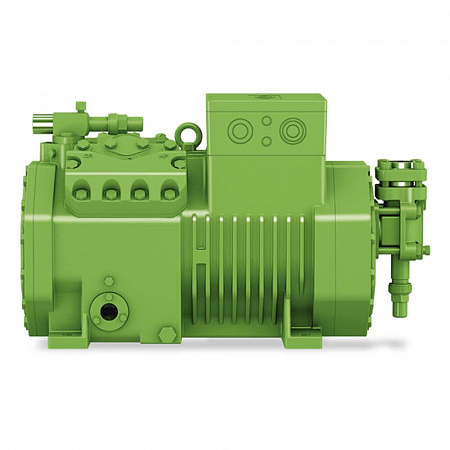

4PES-10Y-40P Bitzer компрессор поршневой
Розничная цена (Russian Federation)
0 ₽
Купить данный компрессор с учетом скидки можно у официальных поставщиков Bitzer в России
- Характеристики
- Описание
- Документация
- Чертёж
| Модель | 4PES-10-40P |
| Бренд | BITZER |
| Код заказа | 4PES-10(Y)-40P |
| Тип (Модель) | Ecoline |
| Тип | Поршневой |
| Тип (серия) | Ecoline |
| Исполнение | Полугерметичный |
| Режим работы | Низкотемпературный |
| Хладагент | HFC |
| Заменяемый артикул, альтернативный или предыдущий код заказа | 4PES-10(Y) |
| Холодопроизводительность, kW, to / tc -10°C / 45°C | 13,85 |
| Объемная производительность при частоте вращения 1450 мин⁻¹, м³/ч | 48,5 |
4PES-10(Y)-40P Bitzer компрессор полугерметичный поршневой.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 4PES-10(Y)-40P
|
|
SI | |
| Объемная произв-сть (1450 об/мин 50Гц) | 48,50 m3/h | 1712.8 CFH |
| Объемная произв-сть(1750 об/мин 60Гц) | 58,53 m3/h | 2067.1 CFH |
| Диапазон частот | 25..70 Hz | 25..70 Hz |
| Число цилиндров х Диаметр х Ход поршня | 4 x 65 mm x 42 mm | 4 x 2.56 inch x 1.65 inch |
| Вес | 145 kg | 320 lb |
| Макс. избыточное давление (НД/ВД) | 19 / 32 bar | 275 / 464 psi |
| Присоединение линии всасывания | 35 mm - 1 3/8'' | 35 mm - 1 3/8'' |
| Присоединение линии нагнетания | 28 mm - 1 1/8'' | 28 mm - 1 1/8'' |
| Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) | R134a tc>70°C: BSE55 (Option) | BSE32(Standard) | R134a tc>155°F: BSE55 (Option) |
| Тип масла для R1234yf | BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) | BSE32 (Standard) | R1234yf tc>70°C : BSE55 (Option) |
| Тип масла для R1234ze | BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) | BSE55 (Standard) | to>15°C: BSE85K (Option) | tc>70°C: BSE85K (Option) |
| Тип масла для R454C/R455A | BSE32 (Standard) | BSE32 (Standard) |
КОМПЛЕКТ ПОСТАВКИ 4PES-10(Y)-40P
| SI | IP | |
| Защита мотора | SE-B1, CM-RC-01(Option) | SE-B1 |
| Класс защиты | IP66 | IP66 |
| Антивибрационные демпферы | Standard | Standard |
ДОСТУПНЫЕ ОПЦИИ 4PES-10(Y)-40P
| SI | IP | |
| Датчик температуры нагнетания | Option | Option |
| Регулирование производительности | 100-50% (Option) | 100-50% (Option) |
| Сервисный масляный клапан | Option | Option |
| Контроль уровня масла | OLC-K1 (Option) | OLC-K1 (Option) |
| Заправка масла | 2,60 dm³ | 91.5 fl oz |
| Запорный вентиль на нагнетании | Standard | Standard |
| Запорный вентиль на всасывании | Standard | Standard |
| Стартовая разгрузка | Option | Option |
| Плавное регулирование производ-сти | 100-10% (Option) | 100-10% (Option) |
| Дополнительный вентилятор | Option | Option |
| Подогреватель масла в картере | 0..140 W PTC (Option) | 0..140 W PTC (Option) |
ПАРАМЕТРЫ МОТОРА 4PES-10(Y)-40P
| SI | IP | |
| Версия мотора | 3 | 3 |
| Максимальный рабочий ток 70Hz/400V/FI | 21.0 A | 21.0 A |
| Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz | 440-480V Y-3-60Hz UL |
| Максимальный рабочий ток | 13.6 A | 13.6 A |
| Пусковой ток (ротор блокирован) | 59.0 A Y / 99.0 A YY | 111.0 A |
ИЗМЕРЕНИЯ ШУМОВЫХ ПАРАМЕТРОВ
| SI | IP | |
| Уровень звуковой мощности (-10°C/45°C) @50Гц | 74,3 dB(A) @50Hz | 76,8 dB(A) @60Hz |
| Уровень звукового давления @1м (-10°C/45°C) @50Гц | 66,3 dB(A) @50Hz | 68,8 dB(A) @60Hz |
| Сервисный масляный клапан | Option | Option |
| Подогреватель масла в картере | 0..140 W PTC (Option) | 0..140 W PTC (Option) |
| Контроль уровня масла | OLC-K1 (Option) | OLC-K1 (Option) |

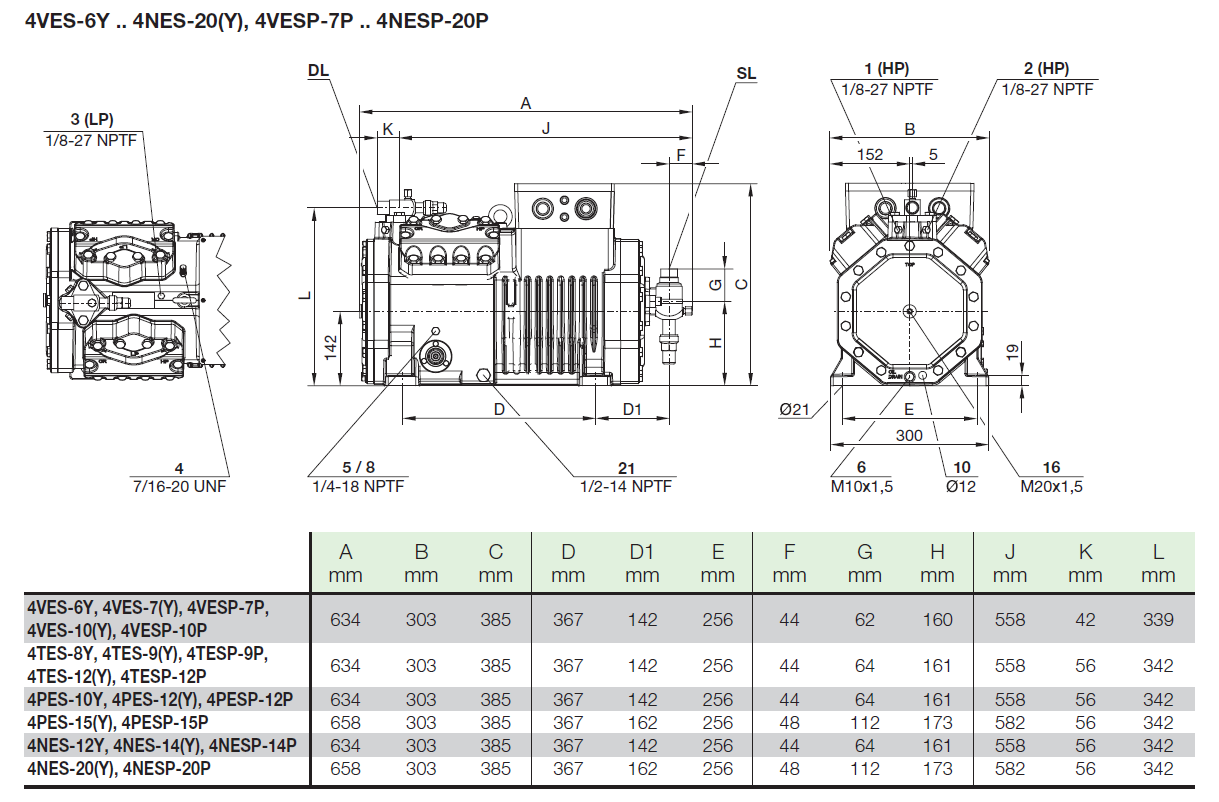

Позиции присоединений, обозначенные на чертежах
1 Присоединение высокого давления (HP)
2 Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3 Присоединение низкого давления (LP)
4 Система CIC: форсунка впрыска (LP)
5 Штуцер для заправки маслом
6 Слив масла
7 Масляный фильтр (магнитный уловитель)
8 Возврат масла (маслоотделитель)
9. Присоединение для выравнивания по маслу и газу (параллельная работа)
9a Присоединение для выравнивания по пару (параллельная работа)
9b Присоединение для выравнивания по маслу (параллельная работа)
10 Подогреватель картера
11 Штуцер давления масла +
12 Штуцер давления масла -
16 Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21 Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
