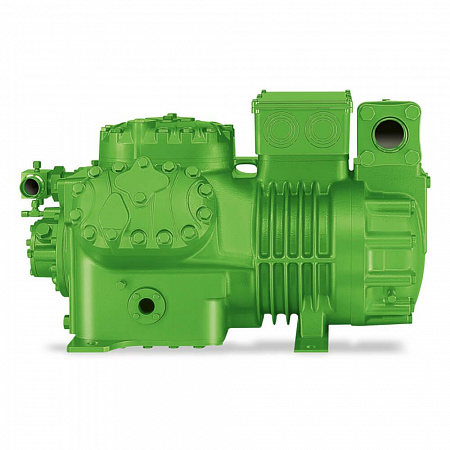

6HE-28Y-40P компрессор поршневой Bitzer (Ecoline)
Розничная цена (Russian Federation)
738 816 ₽
Купить данный компрессор с учетом скидки можно у официальных поставщиков Bitzer в России
- Характеристики
- Описание
- Документация
- Чертёж
| Модель | 6HE-28Y-40P |
| Бренд | BITZER |
| Код заказа | 6HE-28Y-40P |
| Тип (Модель) | 6HE-28 |
| Тип | Поршневой |
| Тип (серия) | Ecoline |
| Исполнение | Полугерметичный |
| Режим работы | Низкотемпературный |
| Хладагент | HFC |
| Количество в упаковке (шт.) | 1 |
| Длина (мм.) | 880 |
| Ширина (мм.) | 580 |
| Высота (мм.) | 690 |
| Вес брутто (кг.) | 246 |
| Вид упаковки | Коробка (картон с деревянным поддоном) |
| Холодопроизводительность, kW, to / tc -10°C / 45°C | 33,65 |
| Объемная производительность при частоте вращения 1450 мин⁻¹, м³/ч | 110,5 |
6HE-28Y-40P Bitzer компрессор полугерметичный поршневой
Производство с 2013 г.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 6HE-28Y-40P
| Объемная произв-сть (1450 об/мин 50Гц) | 110,5 m³/h |
| Число цилиндров х Диаметр х Ход поршня | 6 x 70 mm x 55 mm |
| Вес | 224 kg |
| Макс. избыточное давление (НД/ВД) | 19 / 32 bar |
| Присоединение линии всасывания | 54 mm - 2 1/8'' |
| Присоединение линии нагнетания | 35 mm - 1 3/8'' |
| Тип масла для R134a/R404A/R507A/R407A/R407C/R407F | BSE32(Standard) | R134a tc>70°C: BSE55 (Option) |
| Тип масла для R22 (R12/R502) | B5.2(Option) |
| Тип масла для R1234yf/R1234ze | BSE32 (Standard) | R1234ze tc>70°C & to>0°C: BSE55 (Option) | R1234ze to>15°C: BSE85K (Option) |
КОМПЛЕКТ ПОСТАВКИ 6HE-28Y-40P
| Защита мотора | SE-B2, CM-RC-01(Option) |
| Класс защиты | IP54 (Standard), IP66 (Option) |
| Антивибрационные демпферы | Standard |
| Заправка масла | 4,75 dm³ |
| Запорный вентиль на нагнетании | Standard |
| Запорный вентиль на всасывании | Standard |
ДОСТУПНЫЕ ОПЦИИ 6HE-28Y-40P
| Присоединение линии всасывания | Option |
| Запорный вентиль на нагнетании | Option |
| Датчик температуры нагнетания | Option |
| Стартовая разгрузка | Option |
| Плавное регулирование производ-сти | 100-10% (Option) |
| Refrigerant Injection (RI) | Option |
| Сервисный масляный клапан | Option |
| Регулирование производительности | 100-66-33% (Option) |
| Дополнительный вентилятор | Option |
| Подогреватель масла в картере | 140 W (Option) |
| Контроль давления масла | MP54 (Option), Delta-PII |
ПАРАМЕТРЫ МОТОРА 6HE-28Y-40P
| Версия мотора | 2 |
| Пусковой ток (ротор блокирован) | 141.0 A Y / 233.0 A YY |
| Напряжение мотора (др. по запросу) | 380-420V PW-3-50Hz |
| Максимальный рабочий ток | 53.2 A |
ИЗМЕРЕНИЯ ШУМОВЫХ ПАРАМЕТРОВ
| Уровень звуковой мощности (-10°C/45°C) @50Гц | 81,8 dB(A) @50Hz |
| Уровень звукового давления @1м (-10°C/45°C) @50Гц | 73,8 dB(A) @50Hz |
| Уровень звуковой мощности (-10°C/45°C) @50Гц R134a | 79,8 dB(A) @50Hz |
| Уровень звуковой мощности (-35°C/40°C) @50Гц | 89,5 dB(A) @50Hz |
| Уровень звукового давления @1м (-35°C/40°C) @50Гц | 81,5 dB(A) @50Hz |

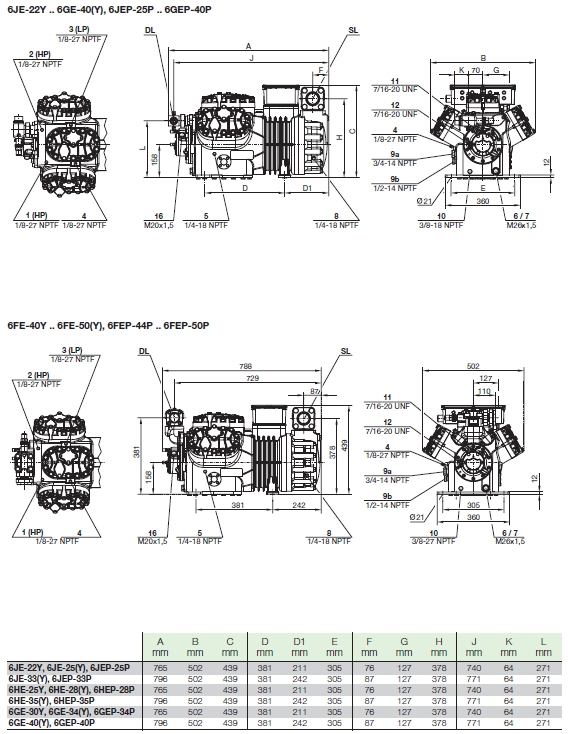

Позиции присоединений, обозначенные на чертежах
1 Присоединение высокого давления (HP)
2 Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3 Присоединение низкого давления (LP)
4 Система CIC: форсунка впрыска (LP)
5 Штуцер для заправки маслом
6 Слив масла
7 Масляный фильтр (магнитный уловитель)
8 Возврат масла (маслоотделитель)
9. Присоединение для выравнивания по маслу и газу (параллельная работа)
9a Присоединение для выравнивания по пару (параллельная работа)
9b Присоединение для выравнивания по маслу (параллельная работа)
10 Подогреватель картера
11 Штуцер давления масла +
12 Штуцер давления масла -
16 Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21 Присоединение для масляного сервисного клапана
SL Линия всасывания
DL Линия нагнетания
