6JE-22(Y)-40P Bitzer компрессор полугерметичный поршневойПроизводство с 2013 г. Мотор 3 (для работы на R134a)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 6JE-22-40P

Объемная произв-сть (1450 об/мин 50Гц)	95,3 m³/h
Диапазон частот	25..70 Hz
Число цилиндров х Диаметр х Ход поршня	6 x 65 mm x 55 mm
Вес	213 kg
Макс. избыточное давление (НД/ВД)	19 / 32 bar
Присоединение линии всасывания	54 mm - 2 1/8''
Присоединение линии нагнетания	35 mm - 1 3/8''
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	BSE32(Standard) | R134a tc>70°C: BSE55 (Option)
Тип масла для R1234yf/R1234ze	BSE32 (Standard) | R1234ze tc>70°C & to>0°C: BSE55 (Option) | R1234ze to>15°C: BSE85K (Option)

КОМПЛЕКТ ПОСТАВКИ 6JE-22-40P

	SI
Защита мотора	SE-B2, CM-RC-01(Option)
Класс защиты	IP54 (Standard), IP66 (Option)
Антивибрационные демпферы	Standard
Заправка масла	4,75 dm³
Запорный вентиль на нагнетании	Standard
Запорный вентиль на всасывании	Standard

ДОСТУПНЫЕ ОПЦИИ 6JE-22-40P

Сервисный масляный клапан	Option
Присоединение линии всасывания	Option
Запорный вентиль на нагнетании	Option
Датчик температуры нагнетания	Option
Стартовая разгрузка	Option
Плавное регулирование производ-сти	100-10% (Option)
Подогреватель масла в картере	140 W (Option)
Регулирование производительности	100-66-33% (Option)
Дополнительный вентилятор	Option
Контроль давления масла	MP54 (Option), Delta-PII

ПАРАМЕТРЫ МОТОРА 6JE-22-40P

Версия мотора	3
Пусковой ток (ротор блокирован)	125.0 A Y / 211.0 A YY
Напряжение мотора (др. по запросу)	380-420V PW-3-50Hz
Максимальный рабочий ток	28.5 A
Максимальный рабочий ток 70Hz/400V/FI	42,4 A

Уровень звуковой мощности (-10°C/45°C) @50Гц			77,3 dB(A) @50Hz
Уровень звукового давления @1м (-10°C/45°C) @50Гц			69,3 dB(A) @50Hz

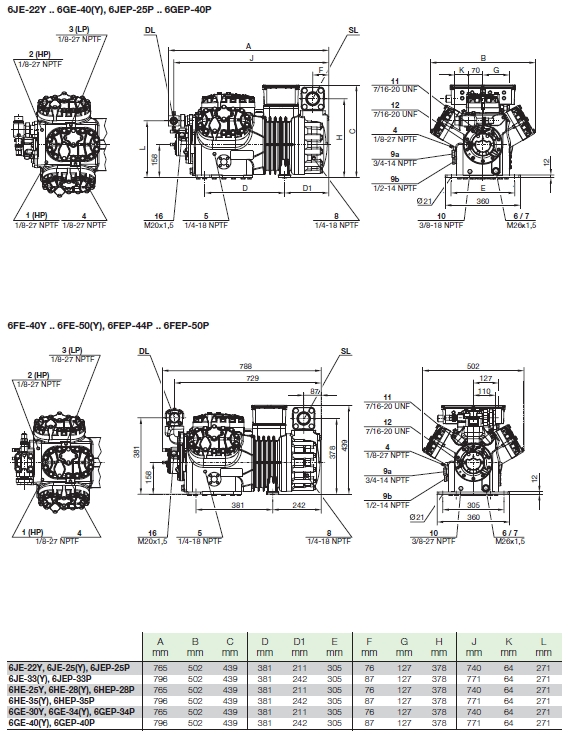

Позиции присоединений, обозначенные на чертежах

1  Присоединение высокого давления (HP)
2  Датчик температуры нагнетаемого газа (HP) или датчик системы CIC
3  Присоединение низкого давления (LP)
4  Система CIC: форсунка впрыска (LP)
5  Штуцер для заправки маслом
6  Слив масла
7  Масляный фильтр (магнитный уловитель)
8  Возврат масла (маслоотделитель)
9. Присоединение для выравнивания по маслу и газу (параллельная работа)
9a  Присоединение для выравнивания по пару (параллельная работа)
9b  Присоединение для выравнивания по маслу (параллельная работа)
10  Подогреватель картера
11  Штуцер давления масла +
12  Штуцер давления масла -
16  Присоединение для датчика контроля масла (оптико-электронный контроль уровня масла "OLC-K1" или датчик реле давления масла "Delta-P")
21  Присоединение для масляного сервисного клапана

SL   Линия всасывания
DL   Линия нагнетания
