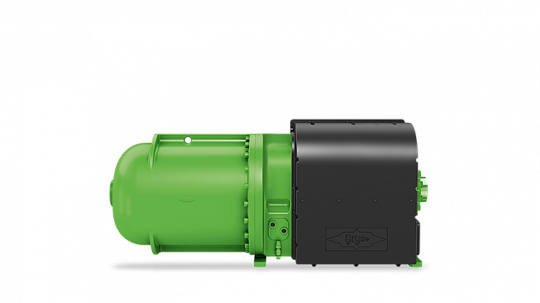

Bitzer CSVH24-125Y винтовой компрессор - с частотным регулированием.

Применение: Компактные винтовые компрессоры серии CSV от BITZER с интегрированным частотным преобразователем (IQ модуль) обеспечивают лучшую в своем классе сезонную эффективность. Встроенный частотный преобразователь позволяет очень точно поддерживать температуру системы и профиль загрузки с помощью очень широкого диапазона модулирования мощности.

Исполнение CSVH: разработано для чиллеров для кондиционирования воздуха с воздушным охлаждением и для технологического охлаждения, а также для тепловых насосов

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CSVH24-125Y

	SI	IP
Тип масла для R134a	BSE170 (Standard)	BSE170 (Standard)
Объемная произв-сть (маx.скорость вращения вала компр-ра)	464 m³/h	16386 CFH
Объемная произв-сть (мin.скорость вращения вала компр-ра)	110 m³/h	3849 CFH
Вес	740 kg	1632 lb
Макс. избыточное давление (НД/ВД)	15 / 24 bar	218 / 348 psi
Присоединение линии всасывания	D105L - 4 1/8" (DN 100)	D105L - 4 1/8" (DN 100)
Присоединение линии нагнетания	D76L - 3 1/8" (DN 80)	D76L - 3 1/8" (DN 80)
Тип масла для R1234yf/R1234ze(E)/R450A/R513A	BSE170 (Standard)	BSE170 (Standard)

КОМПЛЕКТ ПОСТАВКИ КОМПРЕССОРА CSVH24-125Y

	SI	IP
Класс защиты	IP54	IP54
Плавное регулирование производ-сти	100-25%	100-25%
Заправка масла	18 dm³	634 fl oz
Подогреватель масла	200 W (Standard)	200 W (Standard)
Маслоотделитель	Standard	Standard
Масляный фильтр	Standard	Standard
Датчик температуры нагнетания	Standard	Standard
Стартовая разгрузка	Standard (FI)	Standard (FI)
Встроеный обратный клапан	Standard	Standard
Защита мотора	Standard (FI)	Standard (FI)
Автоматический контроль пределов области допустимого применения	Standard (FI)	Standard (FI)
Мониторинг сбоев в электросистеме	Standard (FI)	Standard (FI)
Датчик уровня масла	min OLC-D1-S (Standard)	min OLC-D1-S (Standard)

ДОСТУПНЫЕ ОПЦИИ ДЛЯ МОДЕЛИ CSVH24-125Y

	SI	IP
Мотор с ротором с постоянными магнитами	Option	Option
с шумогасящим кожухом	Option	Option
Сетевой дроссель	Option	Option
Датчик уровня масла	max OLC-D1-S (Option)	max OLC-D1-S (Option)
Адаптер для внешнего маслоохладителя	Option	Option
Подогреватель масла	200 W, 115 V (Option)	200 W, 115 V (Option)
Запорный вентиль на нагнетании	Option	Option
Запорный вентиль на всасывании	Option	Option
Запорный вентиль на линии экономайзера с шумоглушителем	Option	Option
Впрыск жидкости со встроенным соплом	Option	Option
Антивибрационные демпферы	Option	Option
Фильтр радиочастотных помех	Option	Option
Присоединение линии всасывания	DN125	DN125
BEST конвертер	Option	Option

ПАРАМЕТРЫ МОТОРА КОМПРЕССОРА CSVH24-125Y

	SI	IP
Напряжение мотора (др. по запросу)	400V -50Hz	460V -60Hz UL
Пусковой ток (ротор блокирован)	<20.0 A	<20.0 A
Максимальный рабочий ток	220.0 A	190.0 A

Позиции присоединений, обозначенные на чертежах

1  Присоединение высокого давления (HP)
2  Дополнительное присоединение высокого давления
3  Присоединение низкого давления (LP)
4  Смотровое стекло уровня масла
5  Сервисный масляный клапан (стандарт) / присоединение для выравнивания уровня масла (параллельная работа)
6  Слив масла (корпус мотора)
8  Присоединение для опционального оптико-электронного реле уровня масла (OLC-D1-S)
9  Подогреватель масла в гильзе
10  Присоединение давления масла
11  Присоединение для внешнего маслоохладителя (опциональный адаптер)
12  Датчик температуры масла (PTC)
13  Присоединение для экономайзера (ECO) - опциональный запорный клапан с гасителем пульсаций
14  Резьба для поддерживающей скобы трубопровода (линия для ECO или LI)
15  Присоединение для впрыска жидкости (LI) - опциональный запорный клапан
16  Винт заземления для корпуса

SL   Линия всасывания
DL   Линия нагнетания
