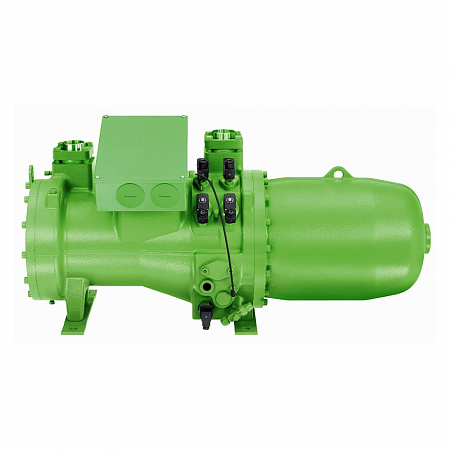

Компрессор полугерметичный винтовой компактный CSW7573-70Y-40P Y - стандартная комплектация

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CSW7573-70Y-40P

	SI	IP
Тип масла для R407C	BSE170 (Standard)	BSE170 (Standard)
Тип масла для R22	B320SH (Standard)	B320SH (Standard)
Объемная произв-сть (2900об/мин 50 Гц)	258 m³/h	9117 CFH
Объемная произв-сть (3500об/мин 60 Гц)	311 m³/h	10989 CFH
Вес	520 kg	1147 lb
Макс. избыточное давление (НД/ВД)	19 / 28 bar	275 / 400 psi
Присоединение линии всасывания	76 mm - 3 1/8''	76 mm - 3 1/8''
Присоединение линии нагнетания	54 mm - 2 1/8''	54 mm - 2 1/8''

КОМПЛЕКТ ПОСТАВКИ КОМПРЕССОРА CSW7573-70Y-40P

	SI	IP
Класс защиты	IP54	IP54
Заправка масла	15,0 dm³	527.9 fl oz
Подогреватель масла	200 W (Standard)	200 W (Standard)
Маслоотделитель	Standard	Standard
Масляный фильтр	Standard	Standard
Датчик температуры нагнетания	Standard	Standard
Стартовая разгрузка	Standard	Standard
Регулирование производ-сти 4-х-ступ.	100-75-50-25% (Standard)	100-75-50-25% (Standard)
Плавное регулирование производ-сти	100-25% (Standard)	100-25% (Standard)
Встроеный обратный клапан	Standard	Standard
Защита мотора	SE-E1 (Standard), SE-E3(Standard for 660-690V)	SE-E1 (Standard), SE-E3(Standard for 660-690V)

ДОСТУПНЫЕ ОПЦИИ ДЛЯ МОДЕЛИ CSW7573-70Y-40P

	SI	IP
Датчик уровня масла	min / max OLC-D1-S (Option)	min / max OLC-D1-S (Option)
Запорный вентиль на нагнетании	Option	Option
Мостики для прямого старта	Option	Option
Антивибрационные демпферы	Option	Option
Запорный вентиль на всасывании	Option	Option
Защита мотора	SE-i1 (200-690V)	SE-i1 (200-690V)

ПАРАМЕТРЫ МОТОРА КОМПРЕССОРА CSW7573-70Y-40P

	SI	IP
Напряжение мотора (др. по запросу)	380-415V PW-3-50Hz	440-480V PW-3-60Hz UL
Максимальный рабочий ток	123.0 A	123.0 A
Соотношение обмоток	50/50	50/50
Пусковой ток (ротор блокирован)	290.0 A D / 485.0 A DD	290.0 A D / 485.0 A DD

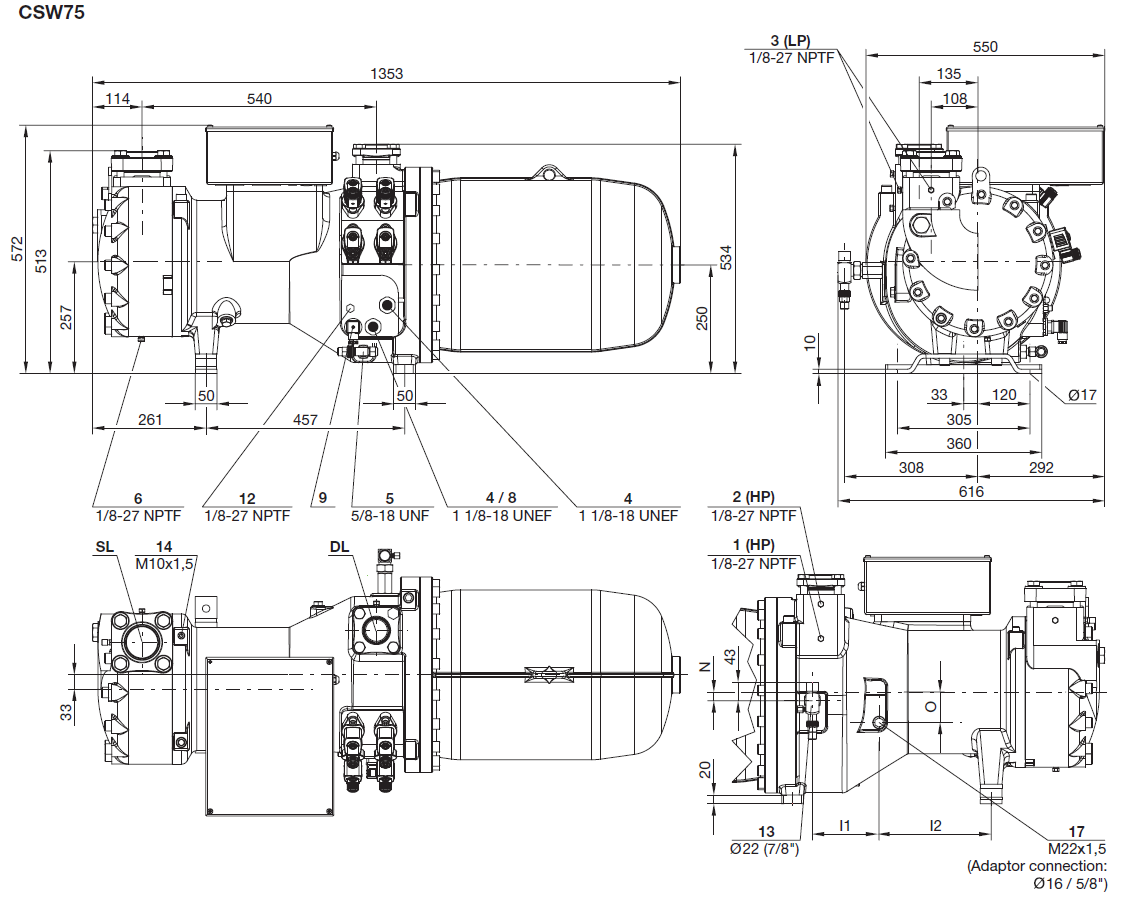

Позиции присоединений, обозначенные на чертежах

1  Присоединение высокого давления (HP)
2  Дополнительное присоединение высокого давления
3  Присоединение низкого давления (LP)
4  Смотровое стекло уровня масла
5  Сервисный масляный клапан (стандарт) / присоединение для выравнивания уровня масла (параллельная работа)
6  Слив масла (корпус мотора)
8  Присоединение для опционального оптико-электронного реле уровня масла (OLC-D1-S)
9  Подогреватель масла в гильзе
10  Присоединение давления масла
11  Присоединение для внешнего маслоохладителя (опциональный адаптер)
12  Датчик температуры масла (PTC)
13  Присоединение для экономайзера (ECO) - опциональный запорный клапан с гасителем пульсаций
14  Резьба для поддерживающей скобы трубопровода (линия для ECO или LI)
15  Присоединение для впрыска жидкости (LI) - опциональный запорный клапан
16  Винт заземления для корпуса
17  Подключение для возврата масла и газа (для переходника при  использования в системах с затопленным испарителем)

SL   Линия всасывания
DL   Линия нагнетания
