HSK8591-180-40P винтовой компрессор (опции: SSV D108L // DSV D76L // SE-I1//ECO ASV // VD) в комплектации:

SSV D108L - Запорный вентиль на всасывании / Suction Shut-off Valve D108L-4 1/4"
DSV D76L - Запорный вентиль на нагнетании / Discharge Shut-off Valve D76L-3 1/8"
SE-I1 - Защита мотора
ECO ASV - Адаптер и запорный вентиль для подключения экономайзера / Adapter & Shut-off Valve for Economiser Connection
VD - Комплект виброопор / Vibration Dampers

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ HSK8591-180-40P

	SI	IP
Объемная произв-сть (2900об/мин 50 Гц)	535 m³/h	18893 CFH
Объемная произв-сть (3500об/мин 60 Гц)	646 m³/h	22602 CFH
Вес	620 kg	1367 lb
Макс. избыточное давление (НД/ВД)	19 / 28 bar	275 / 400 psi
Присоединение линии всасывания	DN 100	DN 100
Присоединение линии нагнетания	76 mm - 3 1/8''	76 mm - 3 1/8''
Адаптер/запорный вентиль для ЕСО	28 mm - 1 1/8'' (Option)	28 mm - 1 1/8'' (Option)
Адаптер для впрыскивания жидкости	22 mm - 7/8'' (Option)	22 mm - 7/8'' (Option)
Тип масла для R22	B150SH, B100 (Option)	B150SH, B100 (Option)
Тип масла для R134a/R404A/R507A/R407A/R407F	BSE170 (Option)	BSE170 (Option)
Тип масла для R448A/R449A	BSE170 (Option)	BSE170 (Option)

КОМПЛЕКТ ПОСТАВКИ КОМПРЕССОРА HSK8591-180-40P

	SI	IP
Класс защиты	IP54	IP54
Датчик температуры нагнетания	Standard	Standard
Стартовая разгрузка	Standard	Standard
Контроль расхода масла	SE-B2 (Standard)	SE-B2 (Standard)
Защита мотора	SE-E1 + SE-B2 (Standard), SE-E3 (Standard for 660-690V)	SE-E1 + SE-B2 (Standard), SE-E3 (Standard for 660-690V)
Регулирование производительности	100-75-50% or 100-50% (Standard)	100-75-50% or 100-50% (Standard)

ДОСТУПНЫЕ ОПЦИИ ДЛЯ МОДЕЛИ HSK8591-180-40P

	SI	IP
Запорный вентиль на всасывании	Option	Option
Запорный вентиль на нагнетании	Option	Option
ЕСО-присоединение с запорным вентилем	Option	Option
Защита мотора	SE-i1 (200-690V)	SE-i1 (200-690V)

ПАРАМЕТРЫ МОТОРА КОМПРЕССОРА HSK8591-180-40P

	SI	IP
Напряжение мотора (др. по запросу)	380-415V PW-3-50Hz	440-480V PW-3-60Hz
Максимальный рабочий ток	330.0 A	330.0 A
Пусковой ток (ротор блокирован)	757.0 A D / 1181.0 A DD	757.0 A D / 1181.0 A DD

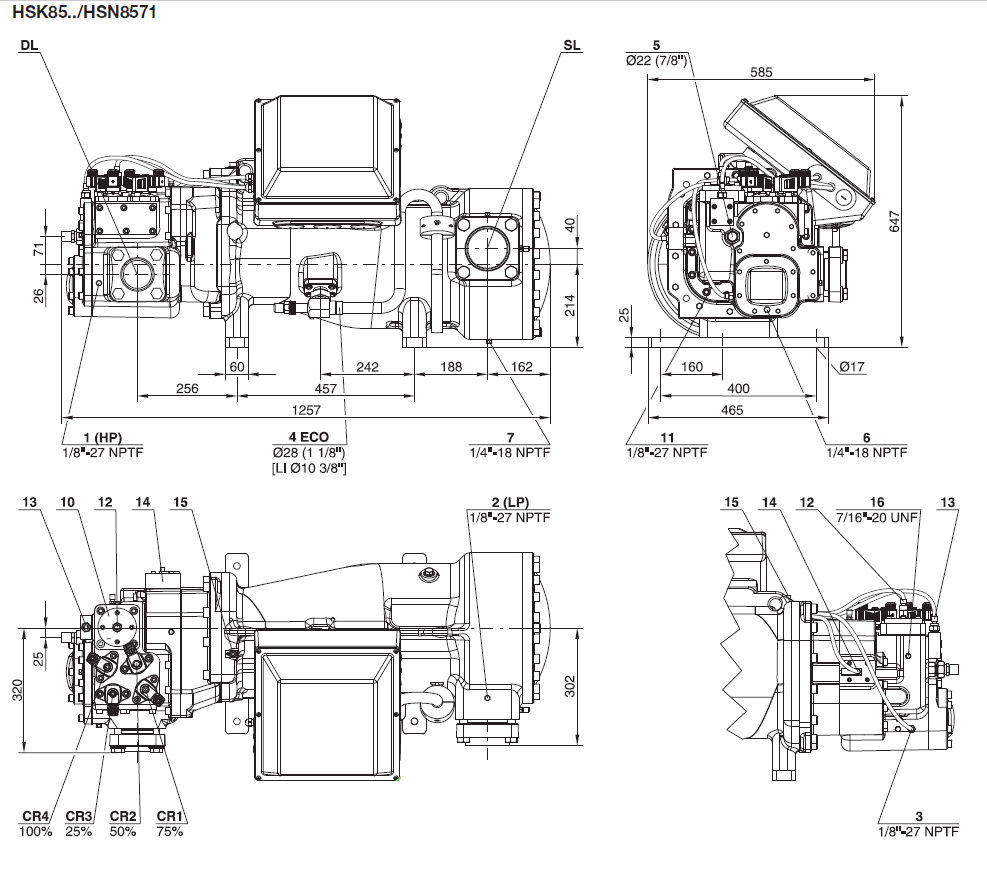

Позиции присоединений, обозначенные на чертежах

1  Штуцер высокого давления (HP)
2  Штуцер низкого давления (LP)
3  Датчик температуры нагнетания (HP)
4  Экономайзер (ECO) с трубкой присоединения (опция)
5  Впрыск масла
6  Пробка слива масла (корпус компрессора)
7  Пробка слива масла (корпус эл. двигателя)
10  Масляный фильтр
11  Пробка слива масла из фильтра
12  Контроль автоматического масляного клапана
13  Контроль масляного фильтра
14  Реле протока масла
15  Болт заземления корпуса
16 Сброс давления из камеры масляного фильтра

SL   Линия всасывания газа
DL   Линия нагнетания газа
