CSH9593-300Y-40D (SSV D125L/DSV D105L/SE-I1/OLC 230v/ECO ASV/VD) Компрессор Bitzer полугерметичный винтовой компактный

Компрессор полугерметичный винтовой компактный CSH9593-300Y-40D в комплектации:

Y - заправка полуэфирным маслом Bitzer BSE 170 / Ester Oil Charge BSE 170
SE-I1 - Прибор защиты
SSV DN125 - Запорный вентиль на всасывании / Suction Shut-off Valve DN125
DSV D105L - Запорный вентиль на нагнетании / Discharge Shut-off Valve DSV D105L
OLC 230v - Оптико-Электронный Контроль
VD - виброопоры

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ CSH9593-300Y-40D

SI	IP
Тип масла для R134a/R404A/R507A/R407A/R407C/R407F	BSE170 (Option)	BSE170 (Option)
Объемная произв-сть (2900об/мин 50 Гц)	910 m³/h	32137 CFH
Объемная произв-сть (3500об/мин 60 Гц)	1098 m³/h	38785 CFH
Вес	1400 kg	3087 lb
Макс. избыточное давление (НД/ВД)	19 / 28 bar	275 / 400 psi
Присоединение линии всасывания	DN 125	5''
Присоединение линии нагнетания	DN 100	DN 100
Тип масла для R1234yf/R1234ze(E)/R450A/R513A	BSE170 (Option)	BSE170 (Option)
Тип масла для R22	B320SH (Standard)	B320SH (Standard)

КОМПЛЕКТ ПОСТАВКИ КОМПРЕССОРА CSH9593-300Y-40D

	SI	IP
Класс защиты	IP54	IP54
Заправка масла	30,0 dm³	1055 fl oz
Подогреватель масла	300 W (Standard)	300 W (Standard)
Маслоотделитель	Standard	Standard
Масляный фильтр	Standard	Standard
Датчик температуры нагнетания	Standard	Standard
Стартовая разгрузка	Standard	Standard
Регулирование производ-сти 4-х-ступ.	100-75-50-25% (Standard)	100-75-50-25% (Standard)
Плавное регулирование производ-сти	100-25% (Standard)	100-25% (Standard)
Встроеный обратный клапан	Standard	Standard
Защита мотора	SE-E1 (Standard), SE-E3(Standard for 660-690V)	SE-E1 (Standard), SE-E3(Standard for 660-690V)

ДОСТУПНЫЕ ОПЦИИ ДЛЯ МОДЕЛИ CSH9593-300Y-40D

	SI	IP
Датчик уровня масла	min / max OLC-D1-S (Option)	min / max OLC-D1-S (Option)
Запорный вентиль на нагнетании	Option	Option
с шумогасящим кожухом	Option	Option
Запорный вентиль на всасывании	Option	Option
Запорный вентиль на линии экономайзера с шумоглушителем	Option	Option
Впрыск жидкости со встроенным соплом	Option	Option
Мостики для прямого старта	Option	Option
Антивибрационные демпферы	Option	Option
Защита мотора	SE-i1 (200-690V)	SE-i1 (200-690V)

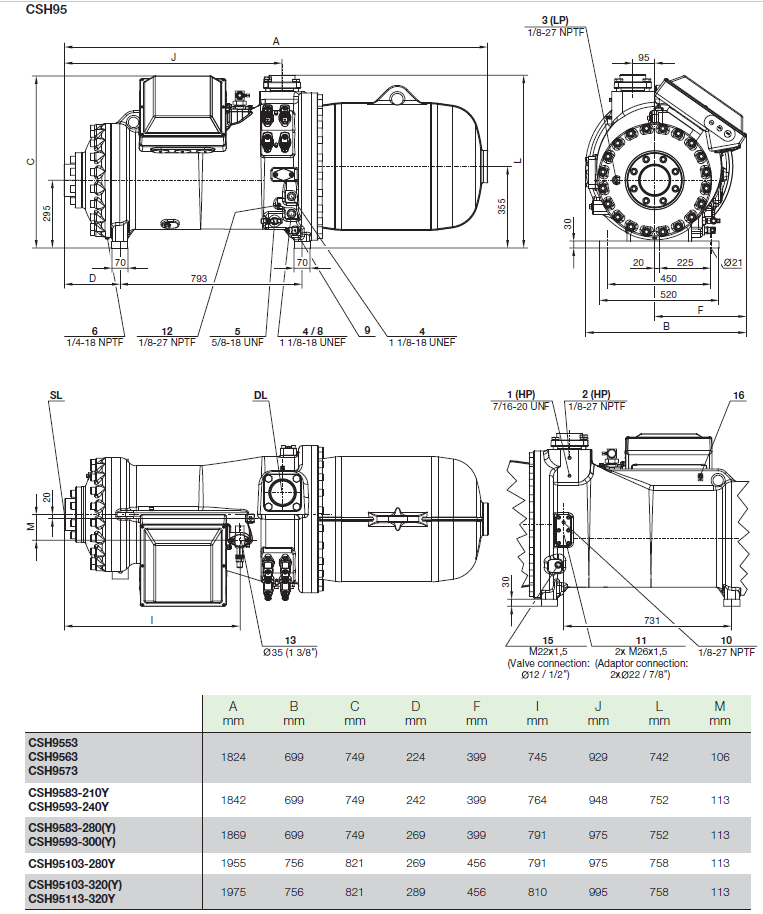

Позиции присоединений, обозначенные на чертежах

1  Присоединение высокого давления (HP)
2  Дополнительное присоединение высокого давления
3  Присоединение низкого давления (LP)
4  Смотровое стекло уровня масла
5  Сервисный масляный клапан (стандарт) / присоединение для выравнивания уровня масла (параллельная работа)
6  Слив масла (корпус мотора)
8  Присоединение для опционального оптико-электронного реле уровня масла (OLC-D1-S)
9  Подогреватель масла в гильзе
10  Присоединение давления масла
11  Присоединение для внешнего маслоохладителя (опциональный адаптер)
12  Датчик температуры масла (PTC)
13  Присоединение для экономайзера (ECO) - опциональный запорный клапан с гасителем пульсаций
14  Резьба для поддерживающей скобы трубопровода (линия для ECO или LI)
15  Присоединение для впрыска жидкости (LI) - опциональный запорный клапан
16  Винт заземления для корпуса

SL   Линия всасывания
DL   Линия нагнетания
