Исключение из конструкции HS/OS(A).85 концевого выключателя масловпускного клапана

Во всех винтовых компрессорах БИТЦЕР серий OS.(A)85 и HS.85, изготовляемых начиная с февраля 2020г, концевой выключатель масловпускного клапана исключён из конструкции.

СЕРИИ ПОДВЕРГАЮЩИЕСЯ ИЗМЕНЕНИЯМ

HSK85             HSN85                    HSKB85
OSK(A)85        OSN(A)85                OSK(A)B85

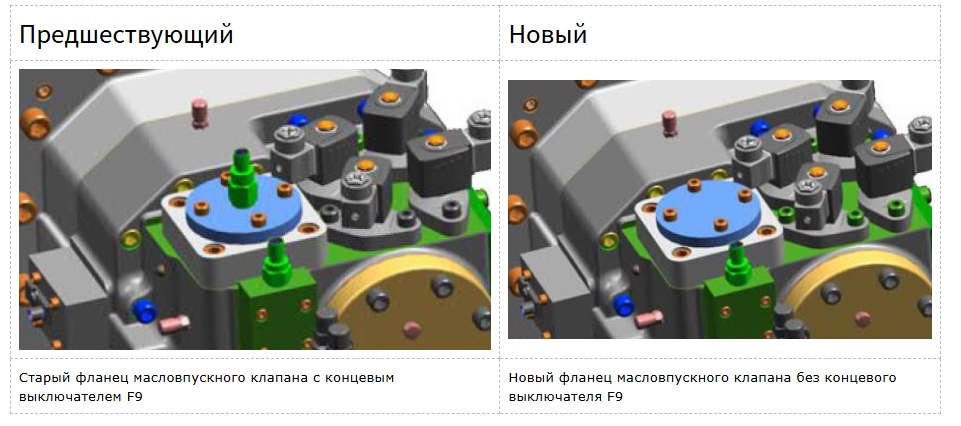

Первым компрессором с новым исполнением фланца масловпускного клапана без концевого выключателя был OSKA8591-K Ser.N 1098200240.Исключение концевого выключателя масловпускного клапана произведено с целью оптимизации конструкции винтовых компрессоров  БИТЦЕР серий OS.(A)85 и HS.85.

Защитная функция этого концевого выключателя дублирует защитную функцию реле протока масла. Защиту от неправильного направления вращения обеспечивает штатное электронное защитное устройство SE-E1/2 по контролю чередования фаз.
Также защита от неправильного направления вращения обеспечивается опциальными электронным защитными устройствами SE-i1 и IQ электронными модулями CM-SW-01 по контролю чередования фаз и по показаниям трансдьюсеров высокого и низкого давления.


ИЗМЕНЕНИЯ В УСТРОЙСТВЕ ДЛЯ ЗАЩИТЫ МОТОРА SE-i1 И В МОДУЛЕ КОМПРЕССОРА CM-SW-01

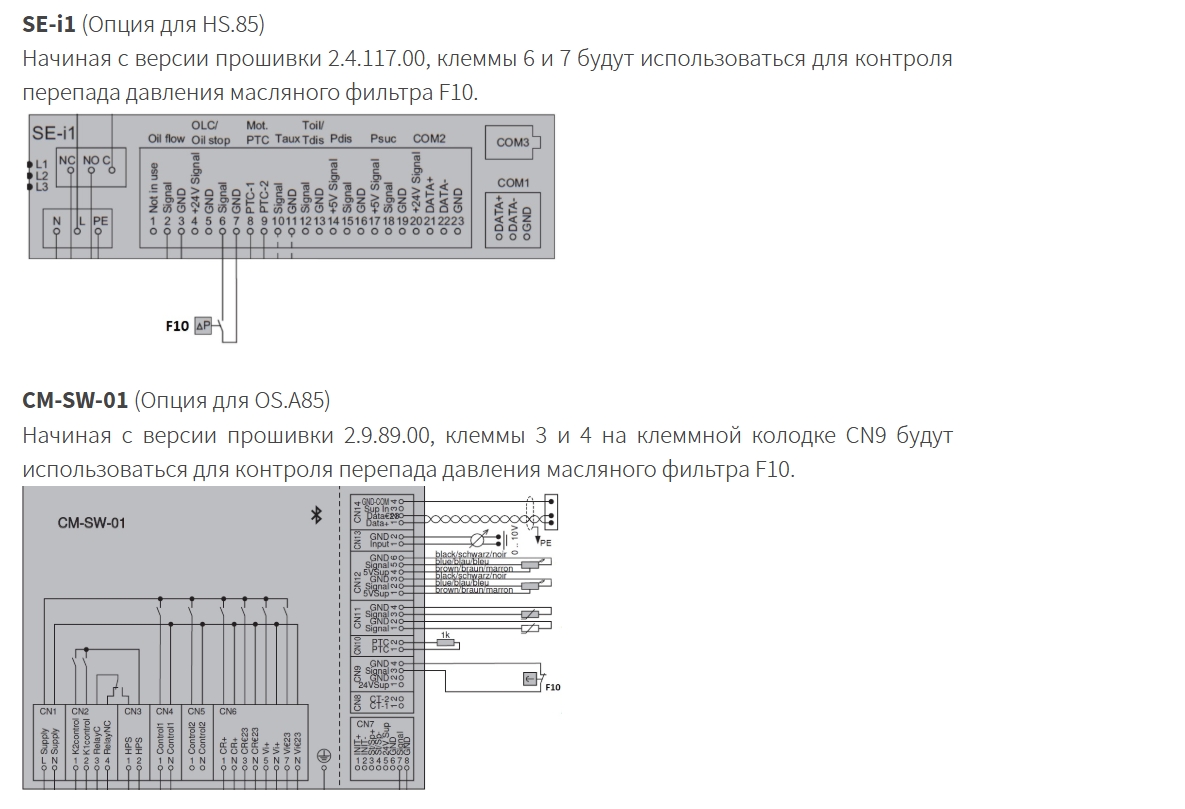

Контакты на устройствах SE-i1 / СМ-SW-01 ранее используемые для мониторинга масловпускного клапана F9, теперь будут использоваться для реле контроля перепада давления масла на картридже масляного фильтра F10. Подключение и активация новой функции выполняется на заводе.
➔Это означает, что никаких дополнительных действий со стороны клиента не требуется.

ИНТЕГРАЦИЯ В BEST SOFTWARE

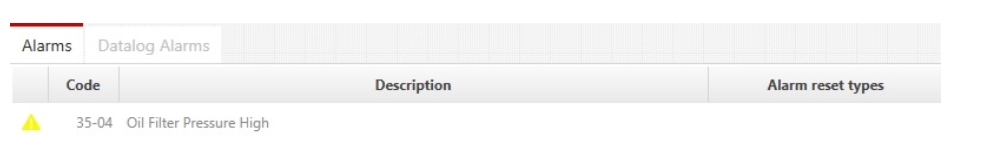

В последней версии BEST 2.12., в случае превышения перепада давления масла на картридже фильтра допустимой величины появляется предупреждение со следующим текстом:
