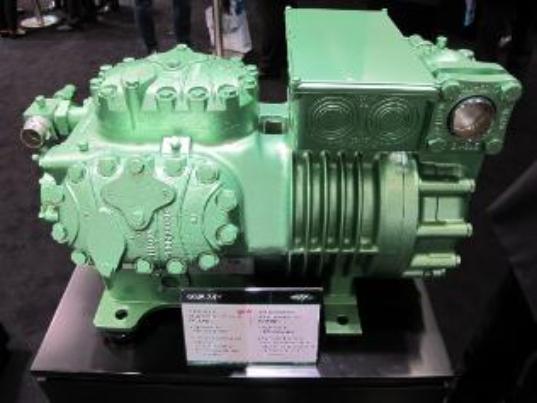

Новое поколение поршневых компрессоров NEW ECOLINE от Bitzer

Эволюция и переход к новой платформе

Поршневые компрессоры всегда были ключевым направлением продукции Bitzer. Начиная с первых полугерметичных моделей 1960-х годов, компания последовательно совершенствовала конструкцию, повышая эффективность и адаптируя оборудование под новые хладагенты. Существенным этапом стала серия OCTAGON, отличавшаяся высокой надежностью и оптимизированной конструкцией.

Однако современные требования рынка — повышение энергоэффективности, экологические стандарты и необходимость универсальных решений — привели к созданию принципиально новой платформы. Серия NEW ECOLINE полностью заменила предыдущие поколения, объединив их преимущества и дополнив инновационными технологиями.

Ключевые преимущества NEW ECOLINE

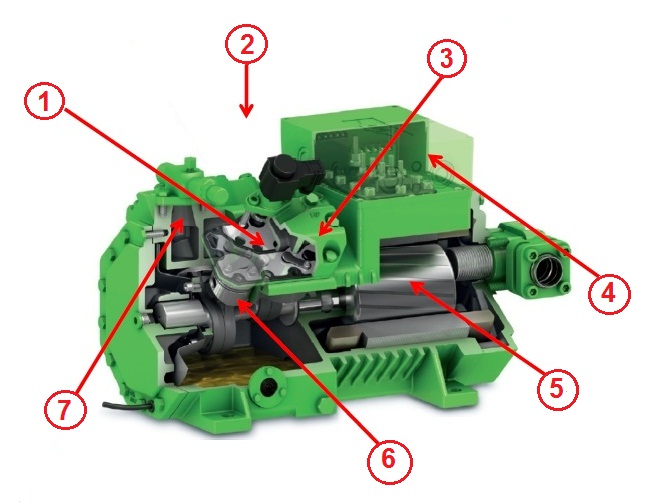

Главной особенностью нового поколения стало увеличение энергоэффективности до 10% без роста стоимости. Это достигнуто за счет глубокой модернизации конструкции:




1. Новые клапанные доски с оптимизированной геометрией и встроенными нагнетательными клапанами. На новых досках оптимально подобраны количество отверстий всасывания и нагнетания и их диаметры. Клапаны нагнетания утоплены в тело доски. Оптимизирована форма места прилегания к доскам лепестков клапанов нагнетания.

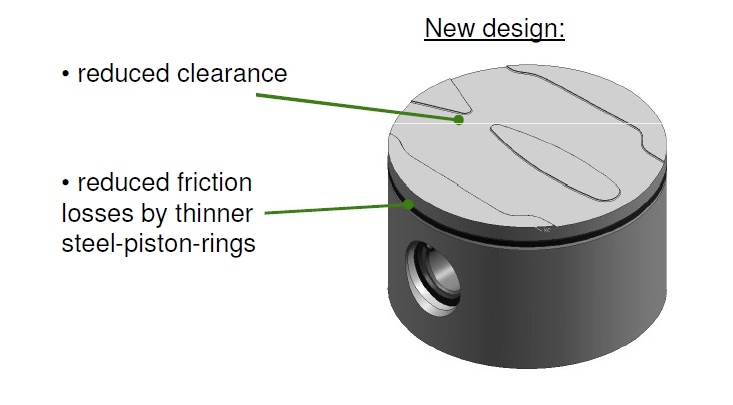

2. Усовершенствованные поршни и шатуны с уменьшенным «мёртвым объёмом». Для ещё большего снижения величины «мёртвого объёма» торцевые поверхности поршней имеют специальный рельеф, позволяющий поршням приближаться к клапанной доске на максимально близкое расстояние, не касаясь лепестков клапанов всасывания.

3. Тонкие поршневые кольца с антифрикционным покрытием.




4. Оптимизированный проток газа с минимальными потерями давления. Оптимизирована конструкция запорных клапанов и внутренних полостей в корпусах компрессоров с целью существенного снижения гидравлических потерь.

5. Модернизированные головки цилиндров с увеличенным внутренним объемом. Для снижения гидравлических сопротивлений  при шумоглушении увеличен объём подкрышечного пространства. При этом крышки стали более высокими по сравнению со стандартными моделями компрессоров.

6. Корпуса, рассчитанные на повышенное давление до 32 bar.

7. Энергоэффективные электродвигатели с оптимальной мощностью. Подобраны для каждой модели с оптимальной номинальной мощностью.

Все эти решения направлены на снижение потерь, повышение КПД и увеличение срока службы оборудования.

Расширенные рабочие диапазоны и универсальность

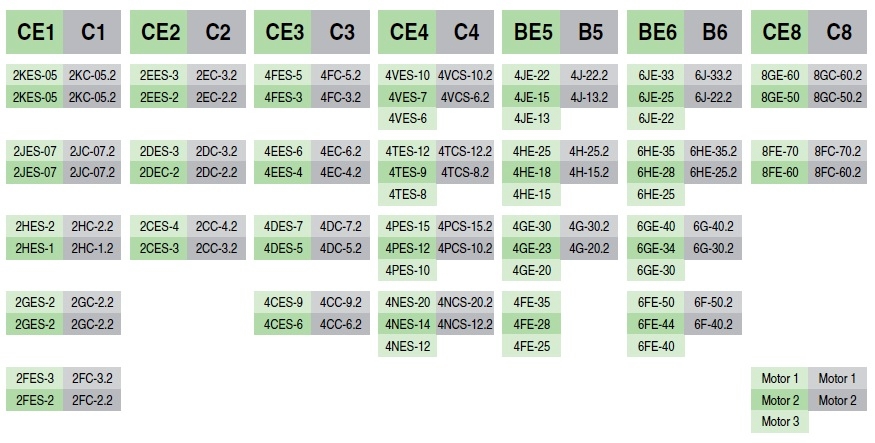

Модельный ряд NEW ECOLINE включает 64 модели в 7 сериях с диапазоном производительности от 4 до 221 м³/ч. Компрессоры поддерживают работу с широким спектром хладагентов, включая R134a, R404A, R507A, R407C и другие.

Благодаря внедрённым изменениям значительно расширены области применения:

• увеличена максимальная температура конденсации (до +5–7K);
• расширены диапазоны температур испарения;
• появилась возможность более гибкого применения в средне- и низкотемпературных системах.

Отдельно стоит отметить использование трёх типов электродвигателей (мотор 1, 2 и 3), что позволяет точно адаптировать компрессор под конкретные условия эксплуатации.

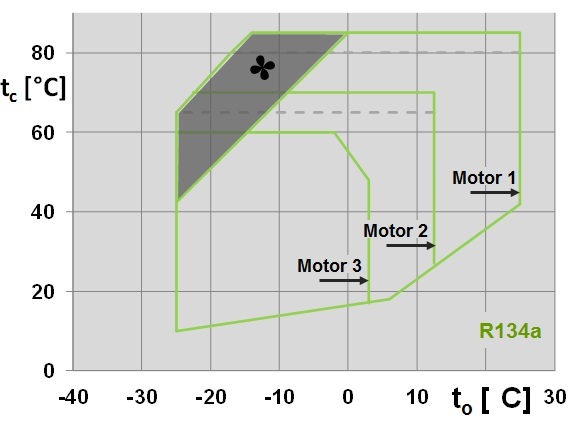

Новая область допустимого применения компрессоров NEW ECOLINE на R134a существенно расширена в сторону более высоких температур конденсации.

На 5 K увеличена максимальная допустимая температура конденсации по сравнению с сегодняшним предельным  значением tc. Это существенное повышение важно для систем HVAC и тепловых насосов.
Компрессоры с мотором 3 предназначены для умеренно низкотемпературных систем, ставших в последние годы довольно распространёнными в коммерческом холоде в странах Евросоюза.

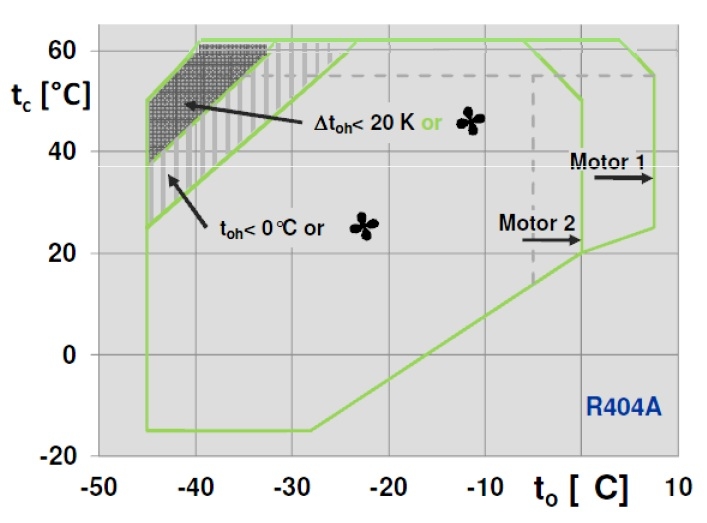

Новая область допустимого применения компрессоров NEW ECOLINE на R404A/ R507A существенно расширена как в сторону более высоких температур конденсации, так и более высоких температур испарения для низкотемпературных моделей с мотором 2.



По сравнению с прежними предельными значениями температур конденсации (tc) и испарения (to), компрессоры нового поколения от Bitzer демонстрируют существенно расширенные рабочие возможности.

Максимально допустимая температура конденсации увеличена на 7K для моделей с моторами 1 и 2, что повышает устойчивость оборудования при работе в более жёстких условиях. Одновременно для компрессоров с мотором 2 на 5K расширен диапазон температур испарения, что позволяет использовать их не только в низкотемпературных, но и в среднетемпературных системах.

Благодаря этому ранее узкоспециализированные «низкотемпературные» компрессоры становятся универсальным решением для различных типов холодильного оборудования. Такой подход упрощает подбор техники, снижает затраты на закупку и эксплуатацию, а также обеспечивает дополнительную экономическую выгоду для бизнеса.

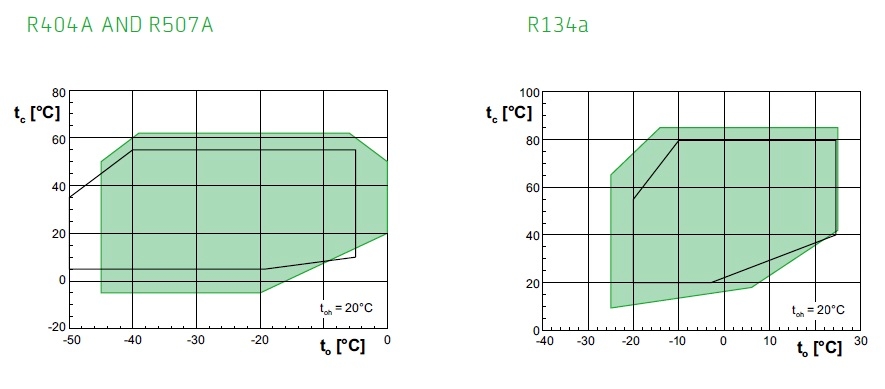

Особенно наглядно это уникальное преимущество выглядит, например, в сравнении с самым современным конкурентным аналогом на диаграммах.

Кроме того, в системах на R404A существенно снижается необходимость использования дополнительного вентилятора обдува головок компрессора. Область, в которой эта опция действительно требуется, смещена к более экстремальным условиям — при температурах конденсации выше +38 °C и испарения около −45 °C, где уже рациональнее применять двухступенчатое сжатие.

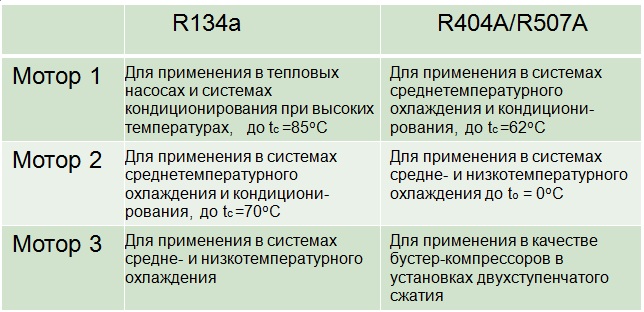

С учётом расширенных рабочих диапазонов компрессоры NEW ECOLINE от Bitzer могут более гибко распределяться по задачам в зависимости от типа двигателя и используемого хладагента, что позволяет оптимизировать их применение в различных холодильных системах.

Инновационное регулирование производительности

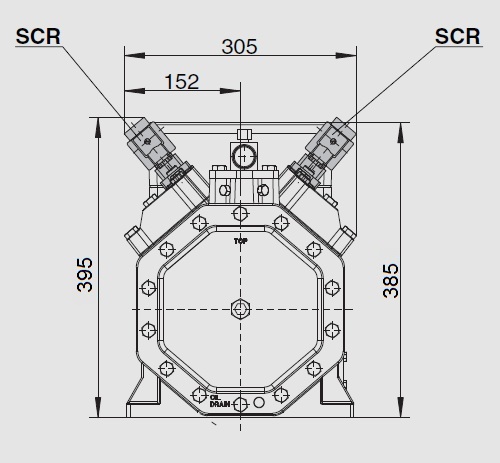

Компрессоры NEW ECOLINE поддерживают современные методы управления производительностью. Помимо традиционных решений, внедрены новые SCR-клапаны с импульсным управлением.

В отличие от классических систем, ограниченных диапазоном 50%, новая технология позволяет регулировать производительность от 10% до 100%. Это существенно повышает энергоэффективность и сезонные показатели работы оборудования.

Дополнительно компрессоры полностью адаптированы для работы с частотными преобразователями и могут использоваться в системах с переменной нагрузкой, включая решения с инверторами VARISPEED.

Простота модернизации и обслуживания

Несмотря на значительные конструктивные изменения, компрессоры NEW ECOLINE полностью совместимы с предыдущими сериями Bitzer. Сохранены габариты, присоединительные размеры и точки крепления, что позволяет без проблем заменять старое оборудование без доработки систем.

Это упрощает сервис, снижает затраты на модернизацию и делает переход на новое поколение максимально удобным.

Итоги

Поршневые компрессоры NEW ECOLINE от Bitzer — это современный стандарт в области холодильного оборудования. Они сочетают высокую энергоэффективность, расширенные рабочие диапазоны, надежную конструкцию и гибкость применения.

Благодаря внедрённым инновациям новое поколение компрессоров обеспечивает снижение эксплуатационных затрат, повышение эффективности систем и соответствие актуальным требованиям рынка, оставаясь одним из лучших решений для коммерческого и промышленного холода.
