Компактные винтовые компрессоры BITZER CSH: конструкция, преимущества и применение
Компактные винтовые компрессоры BITZER серии CSH стали важным этапом развития полугерметичных винтовых компрессоров для систем кондиционирования воздуха, холодильных установок, технологического охлаждения и тепловых насосов. Серия была создана как более современная и компактная альтернатива предыдущим решениям HSKC.
Основная идея серии CSH — объединить высокую холодопроизводительность, встроенный маслоотделитель, плавное регулирование производительности, низкий уровень шума и удобство монтажа в одном компактном компрессорном модуле.
Почему серия BITZER CSH стала важной для рынка
Рост спроса на винтовые компрессоры BITZER стал одной из причин строительства нового головного предприятия Bitzer Kuhlmaschinenbau GmbH в Роттенбурге, Германия. Завод был введен в эксплуатацию в конце 2003 года и рассчитан на выпуск более 25 000 винтовых компрессоров в год.
Компактные винтовые компрессоры CSH были разработаны с учетом требований производителей чиллеров, систем центрального кондиционирования, специальных технологических систем и тепловых насосов. В отличие от предыдущей серии HSKC, новая концепция позволила уменьшить габариты компрессоров и реализовать более гибкое регулирование холодопроизводительности.
Основные преимущества компрессоров BITZER CSH
Компактная конструкция
Компрессор выполнен как единый модуль со встроенным маслоотделителем и удобным подключением к системе.
Плавное регулирование
Золотниковая система позволяет регулировать холодопроизводительность в широком диапазоне.
4-ступенчатый режим
Возможна работа по ступеням 100%, 75%, 50% и 25% без изменения конструкции компрессора.
Встроенный маслоотделитель
Трехступенчатое маслоотделение снижает остаточное содержание масла примерно до 1% от массового расхода хладагента.
Экономайзер
Использование экономайзера позволяет увеличить холодопроизводительность и повысить холодильный коэффициент.
Низкий уровень шума
Уровень звуковой мощности составляет около 80 дБ(А) при номинальной мощности двигателя 90 кВт.
Модельный ряд BITZER CSH
Линейка компактных винтовых компрессоров BITZER CSH включает несколько серий, рассчитанных на разные диапазоны мощности и производительности. Развитие серии началось с CSH75, затем появились CSH85, CSH65 и более крупная серия CSH95.
| Серия | Мощность двигателя | Особенности |
|---|---|---|
| CSH65 | 50 и 60 л.с. | Компактные модели меньшей мощности |
| CSH75 | 70, 80 и 90 л.с. | Первоначальная серия для работы на R22 |
| CSH85 | 110, 125 и 140 л.с. | Расширение модельного ряда в сторону большей мощности |
| CSH95 | 240, 280 и 300 л.с. | Крупные модели, включая CSH9581-280Y и CSH9591-300Y |
Диапазон применения по хладагентам
Компрессоры CSH рассчитаны на применение с различными хладагентами в системах кондиционирования воздуха и холодильных установках. В исходных технических данных указаны следующие рабочие диапазоны температур кипения и конденсации.
| Хладагент | Температура кипения, °C | Температура конденсации, °C |
|---|---|---|
| R407C и R22 | -15 ... +12 | 20 ... 65 |
| R134a | -15 ... +20 | 20 ... 70 |
| R404A и R507A | -25 ... 0 | 20 ... 60 |

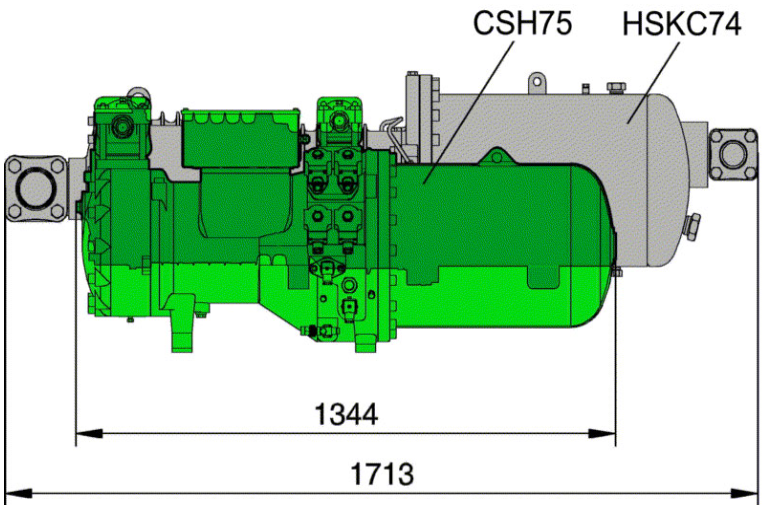

BITZER CSH против предыдущей серии HSKC
Серия CSH была разработана как новая концепция компактных винтовых компрессоров. При ее создании BITZER отказался от простого заимствования серийных узлов HSKC и разработал более компактную конструкцию, лучше соответствующую требованиям рынка.
| Параметр | BITZER CSH | HSKC |
|---|---|---|
| Концепция | Новая самостоятельная конструкция | Базировалась на узлах HS64/HS74 |
| Габариты | Меньше предыдущих моделей | Крупнее за счет пристыкованного маслоотделителя |
| Регулирование производительности | Плавное или 4-ступенчатое | Более ограниченные возможности |
| Маслоотделитель | Встроенный | Горизонтальный маслоотделитель на нагнетательном фланце |
| Рыночная задача | Компактность, эффективность, гибкость применения | Предыдущее поколение компактных решений |
Золотниковое регулирование производительности
Одной из ключевых особенностей компрессоров CSH является встроенный золотник-регулятор. Холодопроизводительность изменяется за счет перемещения золотника вдоль профилей роторов с помощью масляного гидропривода.
Важное преимущество такого решения заключается в том, что сжатый до расчетного давления нагнетания газ не сбрасывается обратно на сторону всасывания. Это позволяет избежать существенного снижения КПД при работе компрессора с частичной нагрузкой.
Важно: благодаря интеграции электромагнитных клапанов CR1–CR4 в корпус компрессора регулирование может выполняться как в плавном режиме, так и по ступеням 100%, 75%, 50% и 25%.
Экономайзер и повышение эффективности
Встроенный в золотник канал экономайзера обеспечивает эффективную работу контура переохлаждения независимо от нагрузки компрессора. Это особенно важно, поскольку в течение года компрессоры часто работают в режиме частичной нагрузки.
При использовании экономайзера увеличивается холодопроизводительность и повышается холодильный коэффициент. В исходном материале указано, что увеличение потребляемой мощности составляет около 30% по сравнению с увеличением холодопроизводительности.
Роторы и технология изготовления
Для серии CSH были разработаны роторы с новыми профилями, лучше соответствующими требованиям систем кондиционирования воздуха. Профиль с соотношением роторов 5:6 обеспечивает меньше внутренних утечек по сравнению с профилем 5:7.
BITZER также разработал и запатентовал технологию HSG — высокоскоростное шлифование профилей роторов из отливок без предварительной механической обработки. Ротор может быть полностью отшлифован в течение 15–20 минут, а отклонения от заданного размера не превышают нескольких микрон.
Корпус, электродвигатель и подшипники
Корпус с двойными стенками
Конструкция уменьшает вибрации и тепловое расширение, а также сокращает количество уплотняемых фланцев.
Прямой привод
Ротор электродвигателя устанавливается непосредственно на оси ведущего ротора компрессора.
Подшипниковая система
Используется односторонняя аксиальная система опор ротора с радиально-упорными контактными шарикоподшипниками.
Циркуляция масла и встроенный маслоотделитель
Компактные винтовые компрессоры CSH оснащены встроенным маслоотделителем. Масло впрыскивается из масляного резервуара в зону сжатия, где смешивается с предварительно сжатым газом и обеспечивает уплотнение функциональных зазоров.
Маслоотделение происходит в три этапа: удар газо-масляной смеси об эллиптическое днище маслоотделителя, прохождение через сетчатый демистер и последующее выделение масла под действием силы тяжести в корпусе маслоотделителя большого диаметра.
| Элемент | Описание |
|---|---|
| Маслоотделитель | Встроенный, трехступенчатый |
| Остаточное содержание масла | Примерно 1% от массового расхода хладагента |
| Фильтр тонкой очистки | Рассчитан на весь срок службы и обычно не требует обслуживания |
| Подогреватель масла | Входит в стандартную поставку |
| Датчик уровня масла | Доступен по заказу |
Эксплуатационные характеристики и экологическая безопасность
При разработке CSH большое внимание уделялось высокому КПД и экологической безопасности. КПД электродвигателя достигает 0,95. Механический КПД винтового компрессора со впрыском масла также достигает значения до 0,95.
В испытаниях реальные значения изоэнтропического КПД для R407C и R134a находились в районе 0,73. При этом R134a достигает оптимального значения при температуре конденсации 50°C, а R407C — при температуре конденсации 40°C.
Экологическая безопасность: вероятность утечек хладагента снижена за счет уменьшения количества уплотняемых мест. При заводской проверке допускаемые утечки составляют 1 мг/год. Проверка выполняется с помощью гелиевой системы контроля утечек.
Области применения компрессоров BITZER CSH
- системы центрального кондиционирования воздуха;
- чиллеры воздушного и водяного охлаждения;
- промышленные холодильные установки;
- специальные технологические системы охлаждения;
- тепловые насосы;
- установки с экономайзером;
- системы с повышенными требованиями к энергоэффективности и надежности.
Почему OEM-производители выбирают BITZER CSH
Компрессоры серии CSH удобны для производителей холодильного и климатического оборудования благодаря компактной конструкции, встроенному маслоотделителю и возможности гибкого регулирования производительности. Такой компрессор легко встраивается в систему: достаточно выполнить подключение трубопроводов и кабелей электропитания.
Простая интеграция
Компрессор представляет собой готовый модуль для встраивания в систему.
Меньше места в установке
Компактная конструкция помогает уменьшить габариты оборудования.
Гибкое регулирование
Поддерживаются плавный и ступенчатый режимы управления производительностью.
Работа с экономайзером
Повышение холодопроизводительности и холодильного коэффициента.
Надежность
Конструкция рассчитана на длительную эксплуатацию в тяжелых условиях.
Низкие вибрации
Корпус с двойными стенками и прямой привод снижают вибрационную нагрузку.
BITZER CSH — платформа для современных чиллеров и тепловых насосов
Компактные винтовые компрессоры BITZER CSH охватывают диапазон холодопроизводительности от 80 до 500 кВт. Они подходят для холодильных систем, систем кондиционирования воздуха и тепловых насосов.
Благодаря высокой экономичности, плавному регулированию производительности, низкому уровню шума и сниженным вибрациям компрессоры CSH стали одной из важных платформ BITZER для производителей климатического и холодильного оборудования.
Часто задаваемые вопросы о BITZER CSH
Что такое BITZER CSH?
BITZER CSH — это серия компактных полугерметичных винтовых компрессоров со встроенным маслоотделителем.
Для каких систем подходят компрессоры CSH?
Они применяются в системах кондиционирования воздуха, холодильных установках, технологическом охлаждении и тепловых насосах.
Какие хладагенты поддерживает серия CSH?
В исходных данных указаны R407C, R22, R134a, R404A и R507A.
Как регулируется производительность CSH?
Регулирование выполняется встроенным золотником с масляным гидроприводом. Возможен плавный или 4-ступенчатый режим.
Какие ступени регулирования доступны?
Доступны ступени 100%, 75%, 50% и 25%.
Есть ли у CSH встроенный маслоотделитель?
Да, компрессоры серии CSH оснащены встроенным трехступенчатым маслоотделителем.
Что дает экономайзер?
Экономайзер повышает холодопроизводительность и холодильный коэффициент, особенно при частичной нагрузке.
Какой уровень шума у компрессоров CSH?
В исходном материале указан уровень звуковой мощности около 80 дБ(А) при номинальной мощности двигателя 90 кВт.
Какой диапазон холодопроизводительности охватывает серия CSH?
Серия охватывает диапазон холодопроизводительности от 80 до 500 кВт.
Почему CSH интересен OEM-производителям?
Компрессоры CSH компактны, имеют встроенный маслоотделитель, поддерживают гибкое регулирование и легко интегрируются в чиллеры и тепловые насосы.
Важно: при подборе компрессора BITZER CSH необходимо учитывать хладагент, температурный режим, требуемую холодопроизводительность, необходимость экономайзера, режим регулирования производительности и условия эксплуатации установки.
Заключение
Серия BITZER CSH объединила ключевые требования современного рынка: компактность, энергоэффективность, надежность, встроенное маслоотделение и гибкое регулирование холодопроизводительности. Благодаря этим особенностям компрессоры CSH нашли применение в чиллерах, системах кондиционирования, холодильных установках и тепловых насосах.
Для инженерных и OEM-проектов CSH остается технически сильной платформой, где конструкция компрессора ориентирована на стабильную работу, снижение эксплуатационных затрат и удобство интеграции в сложные холодильные системы.
